48V新國標電動車液晶儀表背光顯示電源供電芯片、13.5V摩托車外接5V2A USB手機充電器電源芯片、12-72V電動車降壓12V2A中央控制器電路供電方案、電動車4G GPS、NB-IOT 3.6V-4.2V 峰值3A電路供電IC

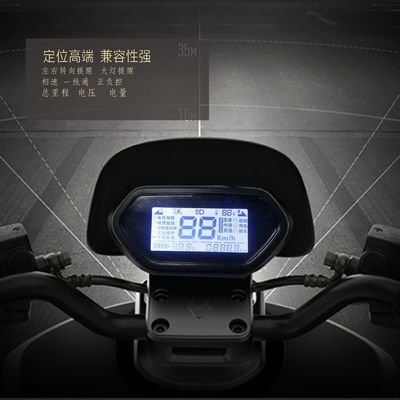

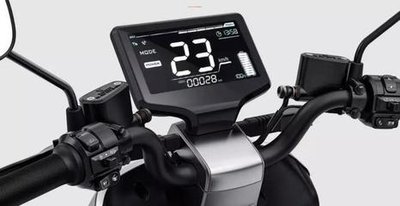

液晶儀表現在最常見，由于它具有直觀美觀的特點，現在多數電動車車型都在使用，常見的液晶儀表，通過以表可以看到，電壓、速度、里程、電量、溫度等參數。恰巧這些數據均需要合適的恒壓12V電源供電才能讓其一展無遺。

48V電動車 72V電瓶車液晶儀表12V供電方案

以直流蓄電池為動力的電瓶車常見的有：36V電動自行車、48V電動摩托車、60V高爾夫球車、60V電瓶游覽車、48V電瓶殘疾車、24V電瓶玩具車等等，逐漸得到越來越廣泛的應用和普及。所以電動車液晶顯示也成為主流的顯示面板，采用SL3041 100V BUCK芯片作為36V、48V、60V、72V各類電瓶車轉12V 2A給予液晶顯示進行供電成為主流選擇之一。

SL3041 10-100V電動車液晶儀表背光供電芯片

產品概述：

SL3041 是一款內部集成有功率MOSFET管可設定輸出電流的降壓型開關穩壓器。可工作在寬輸入電壓范圍具有優良的負載和線性調整。寬范圍輸入電壓（10V至100V）可提供最大3A電流的高效率輸出，可在移動環境輸入的條件下實現各種降壓型電源變換的應用。

SL3041 安全保護機制包括逐周期峰值限流、軟啟動、輸出短路保護和過溫保護。 SL3041 外圍電路簡單，封裝采用ESOP8

產品特點：

● 3A輸出峰值電流

● 10V至100V寬工作電壓范圍

● 內置功率MOSFET

● 110KHZ固定開關頻率

● 外置限流保護

● 逐周期過流保護

● 過熱保護

● 軟啟動

● 輸出短路保護

● ＞90%的效率

● 輸出電壓1.25至50V可調

● 采用ESOP8封裝

產品應用

● 高電壓功率轉換

● 汽車系統

● 電池供電系統

● 電動車車載設備

● 平衡車

● 工業電力系統

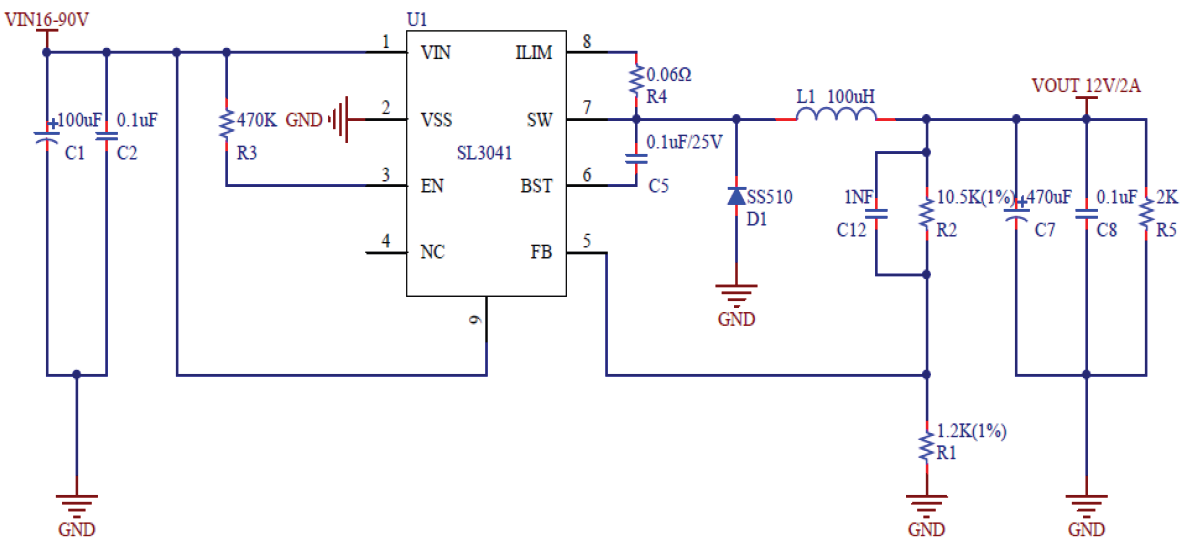

SL3041原理圖
