SL7100線性降壓LED恒流驅動器

概述

SL 7100 是一種帶調光功能的線性降

壓LED 恒流驅動器，僅需外接一個電阻就

可以構成一個完整的LED 恒流驅動電路，

調節該外接電阻可調節輸出電流，輸出電

流范圍為10mA~1500mA。

SL 7100 內置過熱保護功能，可有效

保護芯片，避免因過熱而造成損壞。

SL 7100 具有很低的靜態電流，典型

值為60uA。

SL 7100 支持數字PWM 調光和DIM

模擬調光功能，可通過在PWM 腳加PWM

信號調節LED 電流。也可以通過在DIM

腳輸入0~1V 的模擬電壓，調節LED 電流，

當VDIM 電壓大于1V，則輸出電流保持

最大電流工作。

SL7100 內置輸入過壓保護功能。

SL 7100 采用ESOP8 封裝。

特點

? 低靜態電流：60uA

? 輸出電流：10mA~1500mA。

? PWM 調光：最高頻率10KHz

? 輸出電流精度：±5%

? 內置過熱保護

? VDD 工作電壓：2.5- 40V

應用

? 線性LED 照明驅動

? LED 手電筒、LED 臺燈、LED 礦燈、

LED 指示燈等

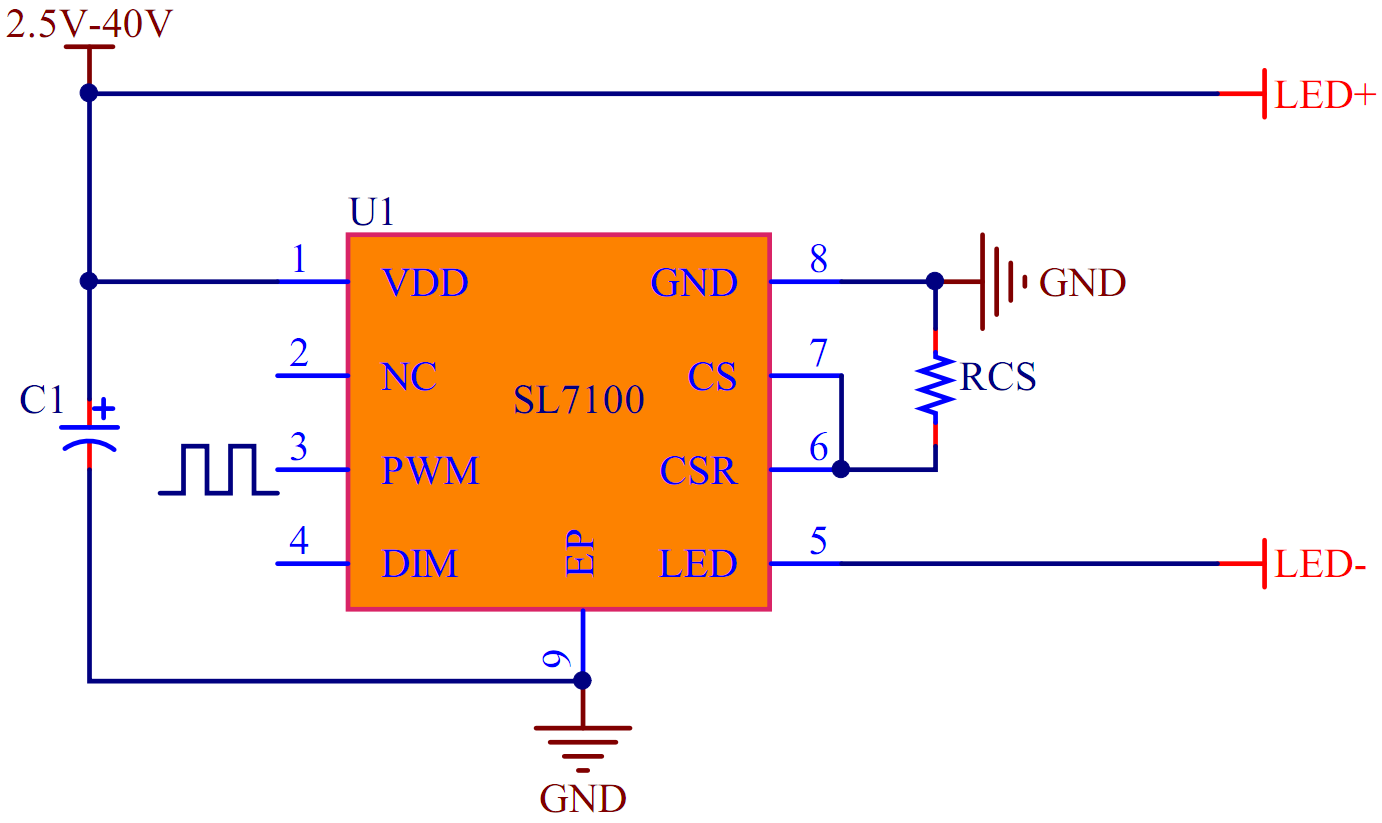

電路圖

更詳細資料，請聯系銷售
