SL9006

內置 MOS 開關降壓型 LED 恒流驅動器

概述

  SL9006 是一款內置 100V 功率 MOS

高效率、高精度的開關降壓型大功率 LED

恒流驅動芯片。

  SL9006 采用固定關斷時間的峰值電

流控制方式，關斷時間可通過外部電容進

行調節，工作頻率可根據用戶要求而改變。

  SL9006 通過調節外置的電流采樣電

阻，能控制高亮度 LED 燈的驅動電流，使

LED 燈亮度達到預期恒定亮度。

  在 DIM 端加 PWM 信號，可以進行

LED 燈調光。DIM 端同時支持線性調光。

內部還集成了VDD穩壓管以

及過溫保護電路等，減少外圍元件并提高

系統可靠性。

  SL9006 采用 ESOP8 封裝。散熱片內

置接 SW 腳。

特點

? 內置 100V MOS

? 寬輸入電壓范圍：3.1V~100V

? 高效率：可高達 93% 無串感電流

? 支持 PWM 調光和線性調光

? 最大工作頻率：1MHz

? CS 電壓：250mV

? 芯片供電欠壓保護：2.6V

? 關斷時間可調

? 智能過溫保護

? 內置 VDD 穩壓管

應用

? 自行車、電動車、摩托車燈

? 強光手電

? LED 射燈

? 大功率 LED 照明

? LED 背光

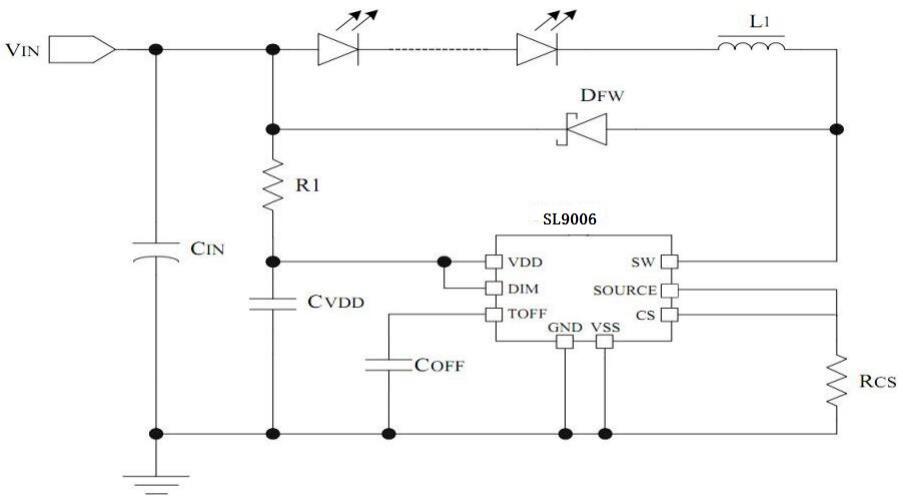

應用電路圖
