SL78LXX

35V/100MA線性三端穩壓轉換器

概述

SL78LXX 系列是一款固定輸出的線性三端穩壓電路，具有 7-35V 的寬輸入電壓范圍。內置基準電 壓電路、過壓保護、過 流保護、過溫度保護，實現電路的可靠工作。輸出級具有較低的輸出阻抗，輸出電流可達 100mA。芯片具有較低的靜態 電流。

SL78LXX 系列提供各種標準的輸出電壓選擇，比如 5v，6v，9v 和 12v。

SL78LXX 系列采用 SOT23、SOT89-3L 等封裝形式。

特征

● 靜態工作電流：典型值 2.3mA@10V

● ±3%輸出電壓精度

● 固定輸出電壓 5V/6V/9V 和 12V

● 輸入電壓范圍 7V-35V

● 100MA 輸出電流

● 過壓保護

● 過流保護

● 過溫保護

應用

● 儀器儀表

● 多路電源系統

● 便攜式消費類設備

● 車載導航系統

● 主板電源

● 設備電源模塊

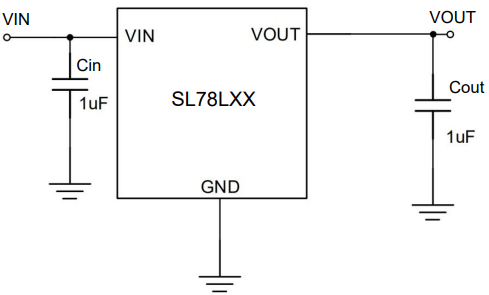

原理圖
