概述
SL7140H是一種帶PWM調光功能的線性降壓LED恒流驅動器，僅需外接一個電阻就可以構成一個完整的LED恒流驅動電路，調節該外接電阻可調節輸出電流，輸出電流范圍為10~1500mA。
SL7140H內置60V/70 mΩ MOS。
SL7140H內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。
SL7140H具有很低的靜態電流，典型值為60uA。
SL7140H帶PWM調光功能，可通過在DIM腳加PWM信號調節LED電流。
SL7140H采用ESOP8封裝。外露散熱片接LED腳。
特點
? 內置60V/70 mΩMOS
? 低靜態電流：60uA
? 輸出電流：10mA到1500mA。
? PWM調光：最高頻率10KHz
? 輸出電流精度：±5%
? 內置過熱保護
? VDD工作電壓：2.5-6V
應用
? 線性LED照明驅動
? LED手電筒、LED臺燈、LED礦燈、LED指示燈等

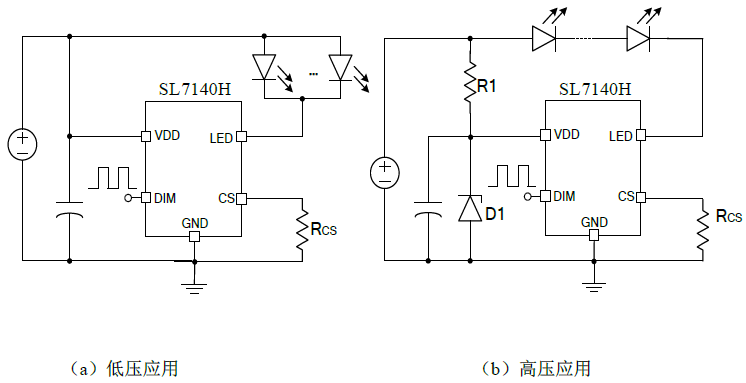

電路圖
