SL4054H

30V/500mA 鋰電池充電器

概述

SL4054H 是一款輸入耐壓達到 30V 并且具有過壓保護（OVP）功能得單節鋰離子電池恒流/恒壓線性充電器，簡單的外部 應用電路非常適合便攜式設備應用，非常適合 USB 電源和適配器電源工作。

SL4054H 由于采用內部 PMOSFET 架構，內部采用防倒充電路，不需要外 部隔離二極管。熱反饋可對充電電流進行自動 調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。

SL4054H 充電截止電壓為 4.2V，充電電流可通過外部電阻 進行設置。當充電電流降至設定值的 1/10 時，SL4054H 將 自動結束充電過程。當輸入電壓被移掉后，SL4054H 自動進入低電流待機狀態，將待機電流降至 1uA 以下。

SL4054H 的其他特點包括欠壓閉鎖、自動再充電和一個用于顯示輸入電壓接入和充電結束的狀態引腳。

SL4054H 采用 SOT23-5L 封裝。

特征

● 最大充電電流 500mA

● 預充電壓 4.2V±1%

● 最高輸入耐壓 30V

● 輸入電壓范圍 4.5V-6.5V

● 輸入過壓保護 6.8V

● 支持 0V 充電

● BAT 端電池正負反接保護

● 軟啟動防止浪涌電流

● 內置過溫保護

● SOT23-5 封裝

應用

● 手機、PDA

● 藍牙耳機

● GPS

● 移動電源

● 數碼產品

● 音響

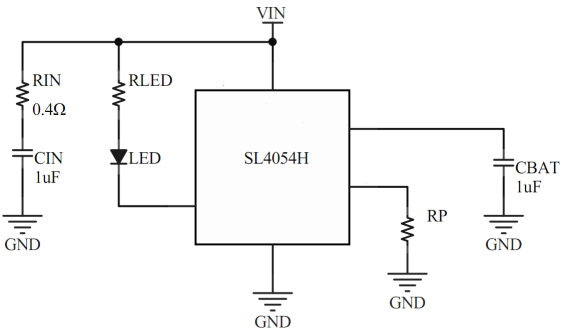

典型應用圖
