SL9056C 內置MOS 開關降壓型LED 恒流驅動器

概述

       SL9056C 是一款內置100V 功率MOS高效率、高精度的開關降壓型大功率LED恒流驅動芯片。

       SL9056C 采用固定頻率的PWM 工作模式，典型工作頻率為140KHz。

       SL9056C 采用平均電流檢測模式，因此具有優異的負載調整率特性。

       SL9056C 集成了高低亮功能，可以通過MODE 端口實現高低亮的功能切換。MODE 懸空為高亮模式，MODE 接高電平為1/2 電流的低亮模式。

       SL9056C內部還集成了VDD穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。

       SL9056C 采用ESOP8 封裝。散熱片內置接SW 腳。

特點

      寬輸入電壓范圍：8V~100V

      輸出電流范圍：100mA~1.3A

      高效率：可高達93%

      工作頻率：140KHz

      支持高低亮工作模式

      平均電流檢測

      智能過溫保護

      內置VDD 穩壓管

應用

     電動自行車、摩托車燈

     汽車照明

     直流或交流輸入LED 驅動

     大功率LED 照明

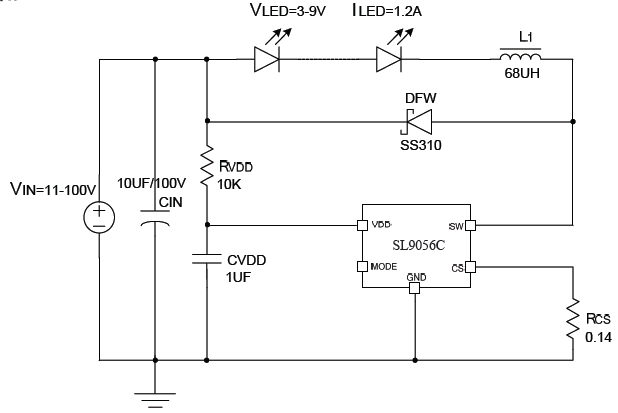

原理圖

更詳細資料，請聯系銷售。
