SL8536 高精度調光降壓、升壓、

升降壓LED恒流驅動器

產品說明

SL8536 是一款外圍電路簡單的寬調光比無頻閃調光LED 恒流驅動器，支持降壓、升壓以及升降壓

拓?fù)涞膽?yīng)用，適用于 6.5-75V 輸入電壓范圍的 LED 恒流照明領域，調光深度深，低輝負載調整率和一致

性好。

SL8536 可以實現高精度的恒流效果，輸出電流恒流精度≤±3％，負載調整率<±0.5%，可滿足寬輸

入輸出電壓的應用需求，全程調光無頻閃。

SL8536 支持 PWM 轉模擬調光，支持 PWM 調光，當需要更深調光比，PWM 轉模擬調光和 PWM調

光配合使用，可以達到 10000：1 調光比; 此外芯片 LD 腳支持0.2V 到 2.5V 的模擬調光,LD 端口接電容到

地，可以設置軟啟動時間。

SL8536 的DIM、PWM、LD、UVLO 管腳內置上拉，VFB 管腳內置下拉，不使用時可以懸空。

SL8536 的輸出電流通過 IS對 IS2端口的檢流電阻來設定，支持降壓共陽接法。

SL8536 支持過溫降電流、過流保護、輸入欠壓保護和輸出過壓保護。

特性

 ? 工作電壓范圍 6.5-75V

 ? 支持 PWM 轉模擬/模擬調光/PWM 調光

 ? 固定工作頻率 130KHz

 ? 支持調光頻率超過 32K

 ? 支持降壓、升壓、升降壓拓?fù)?nbsp;

 ? 支持最大輸出電流設置

 ? 支持 10：1 模擬調光

 ? 真正無頻閃調光

 ? 支持 100：1 的 PWM 轉模擬調光比

 ? 低待機功耗

 ? 支持 10000：1 雙路混合調光

 ? 內置 80V LDO 供電

 ? 支持軟啟動

 ? 負載調整率<±0.5%

 ? 支持欠壓保護

 ? 恒流精度≤±3％

 ? 支持輸出過壓保護

 ? 轉換效率>95%

 ? 支持過溫降電流

 ? 封裝：ESOP-16

應用范圍

 ? 0~10V 調光

 ? Dali 調光

 ? 智能照明

 ? 戶外照明

 ? 補光燈照明

 ? 攝影燈照明

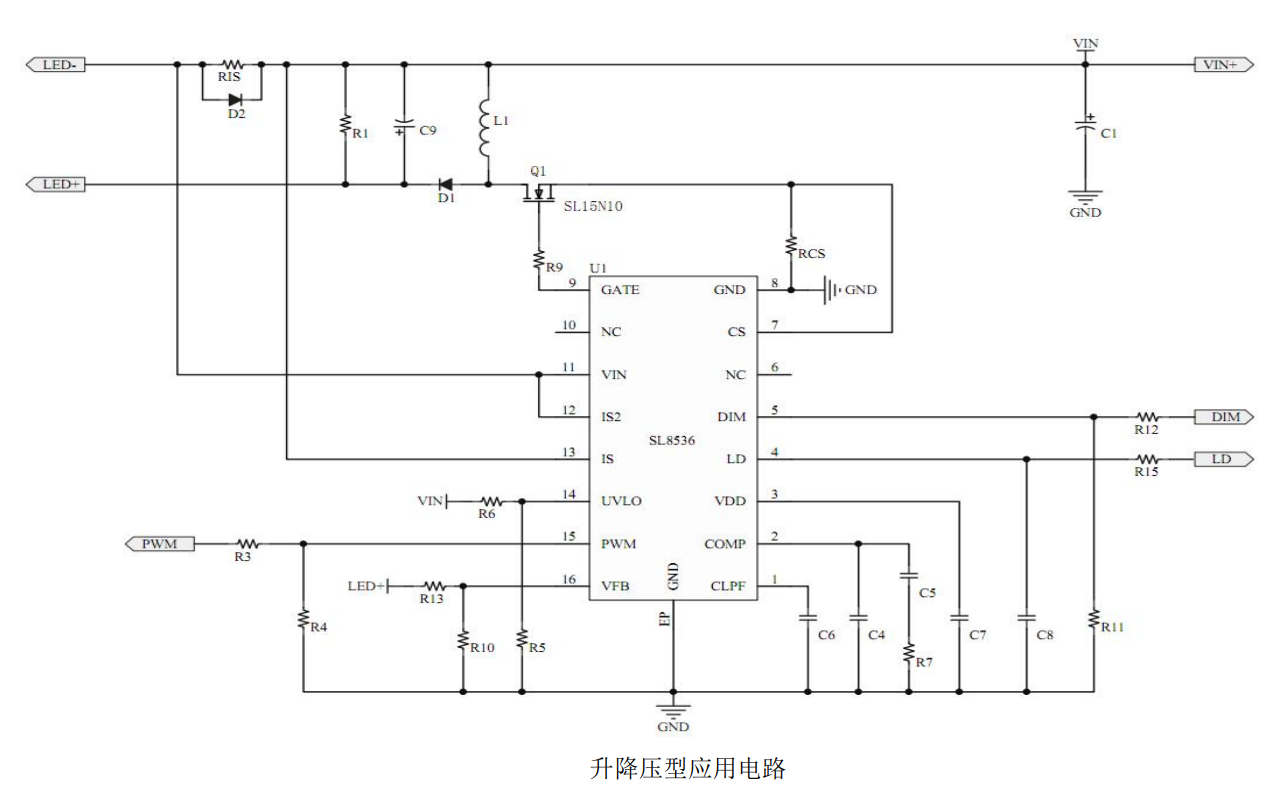

應用電路
