概述:

SL4056是一款單節鋰離子電池恒流/恒壓線性充電器,采用底部帶散熱片的SOP8封裝以及簡單的外部應用電路，非常適合便攜式設備應用,適合USB電源和適配器電源工作,內部采用防倒充電路，不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。

SL4056充電截止電壓為4.2V，充電電流可通過外部電阻進行設置。當充電電流降至設定值的1/10時，SL4056將自動結束充電過程。

當輸入電壓被移掉后，SL4056自動進入超低功耗待機狀態，將待機電流降至 1uA 以下。SL4056 在有輸入電源時也可置于停機模式，從而將工作電流降至 40uA。

特點:

最大充電電流：1A

無需MOSFET、檢測電阻器和隔離二極管

智能熱調節功能可實現充電速率最大化

智能再充電功能

預充電壓：4.2V±1%

C/10充電終止

待機電流40uA

BAT超低自耗電1uA

2.9V涓流充電閾值

單獨的充電、結束指示燈控制信號

封裝形式：SOP8(帶散熱底座)

應用:

手機、PDA、MP3/MP4

藍牙耳機、GPS、電子詞典

移動電源、充電座

數碼相機、Mini音響等便攜式設備

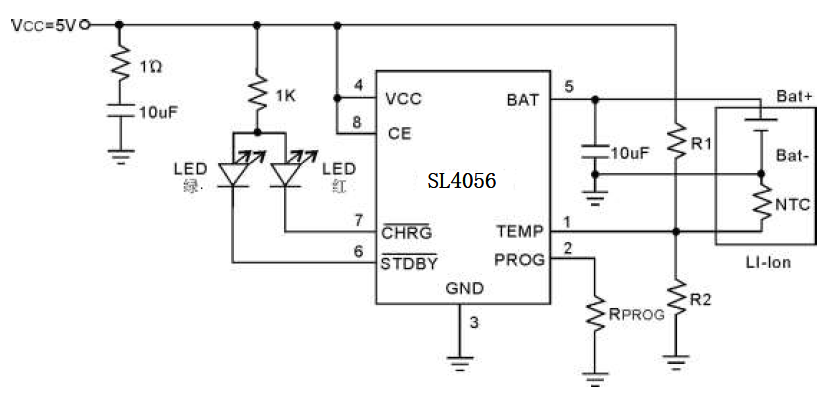

原理圖：

詳細規格書，請聯系銷售！
