概述

SL9003 是一款內置100V 功率MOS

高效率、高精度的開關降壓型大功率LED

恒流驅動芯片。

SL9003 采用固定關斷時間的峰值電

流控制方式，關斷時間可通過外部電容進

行調節，工作頻率可根據用戶要求而改變。

SL9003 通過調節外置的電流采樣電

阻，能控制高亮度LED 燈的驅動電流，使

LED 燈亮度達到預期恒定亮度。

在DIM 端加PWM 信號，可以進行

LED 燈調光。DIM 端同時支持線性調光。

SL9003 內部還集成了VDD 穩壓管以

及過溫保護電路等，減少外圍元件并提高

系統可靠性。

SL9003 采用ESOP8 封裝。散熱片內

置接SW 腳。

特點

 內置100V MOS

 寬輸入電壓范圍：3.1V~100V

 高效率：可高達93%

 支持PWM 調光和線性調光

 最大工作頻率：1MHz

 CS 電壓：250mV

 芯片供電欠壓保護：2.6V

 關斷時間可調

 智能過溫保護

 內置VDD 穩壓管

應用

 自行車、電動車、摩托車燈

 強光手電

 LED 射燈

 大功率LED 照明

 LED 背光

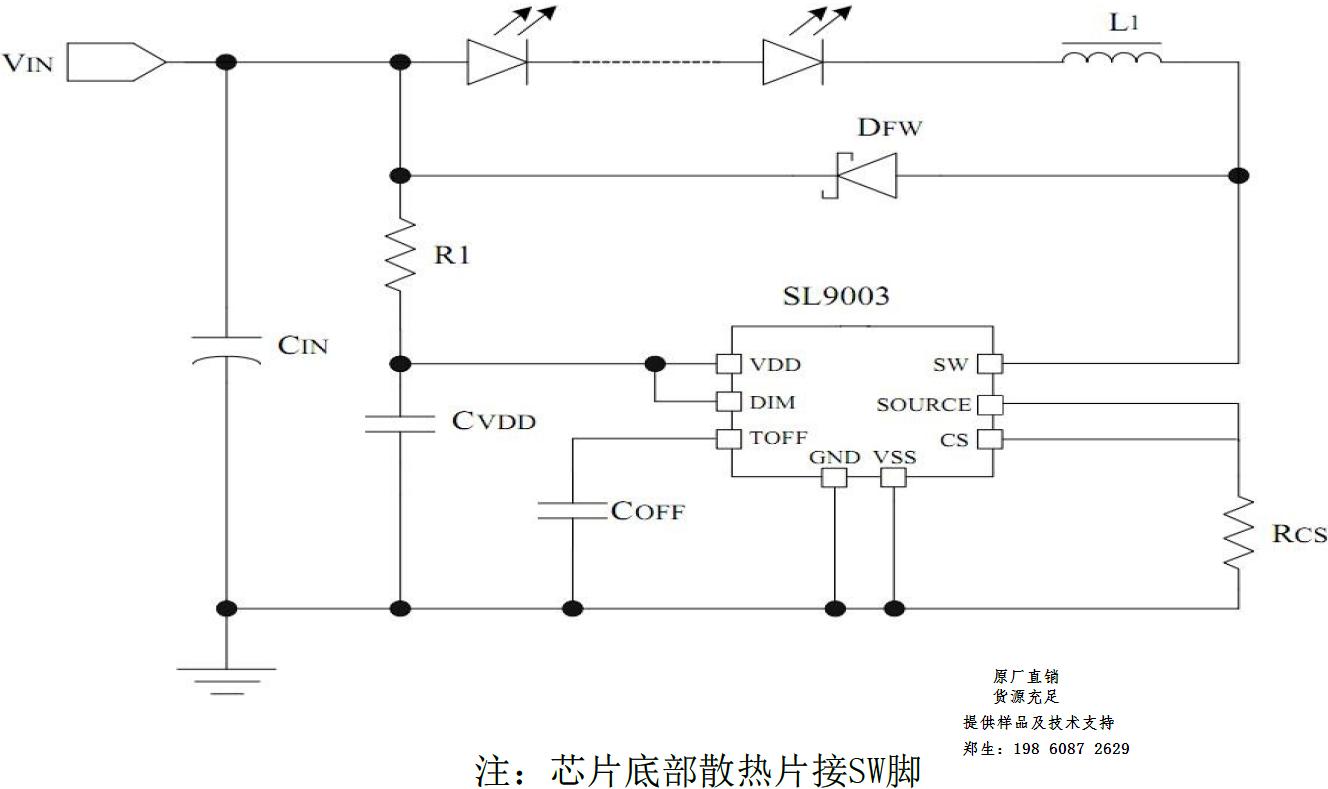

原理圖
