概述

SL9156A是一款內置MOS外圍電路簡

單的開關降壓型平均電流檢測模式的

LED恒流驅動器，適用于8-90V 電壓的

非隔離大功率恒流LED驅動領域。

芯片采用固定頻率100KHz的PWM工作

模式。

芯片集成了高低亮功能，可以通過

MODE端口實現高低亮功能切換。在MODE

懸空或接地為高亮模式，MODE接高電平

時，為1/2電流低亮模式。

芯片內部集成了過壓保護、溫度保

護電路等，減小外圍元件數量并提供系

統可靠性。

SL9156A采用ESOP8封裝。

特點

寬輸入電壓范圍：8V~90V

輸出電流范圍：100mA~1.5A

高效率：可高達93%

工作頻率：100KHz

芯片供電欠壓保護：6.5V

平均電流工作模式

智能過溫保護、過壓保護

應用

LED 自行車燈、LED 摩托車燈

LED 汽車照明

大功率LED 照明

LED 背光

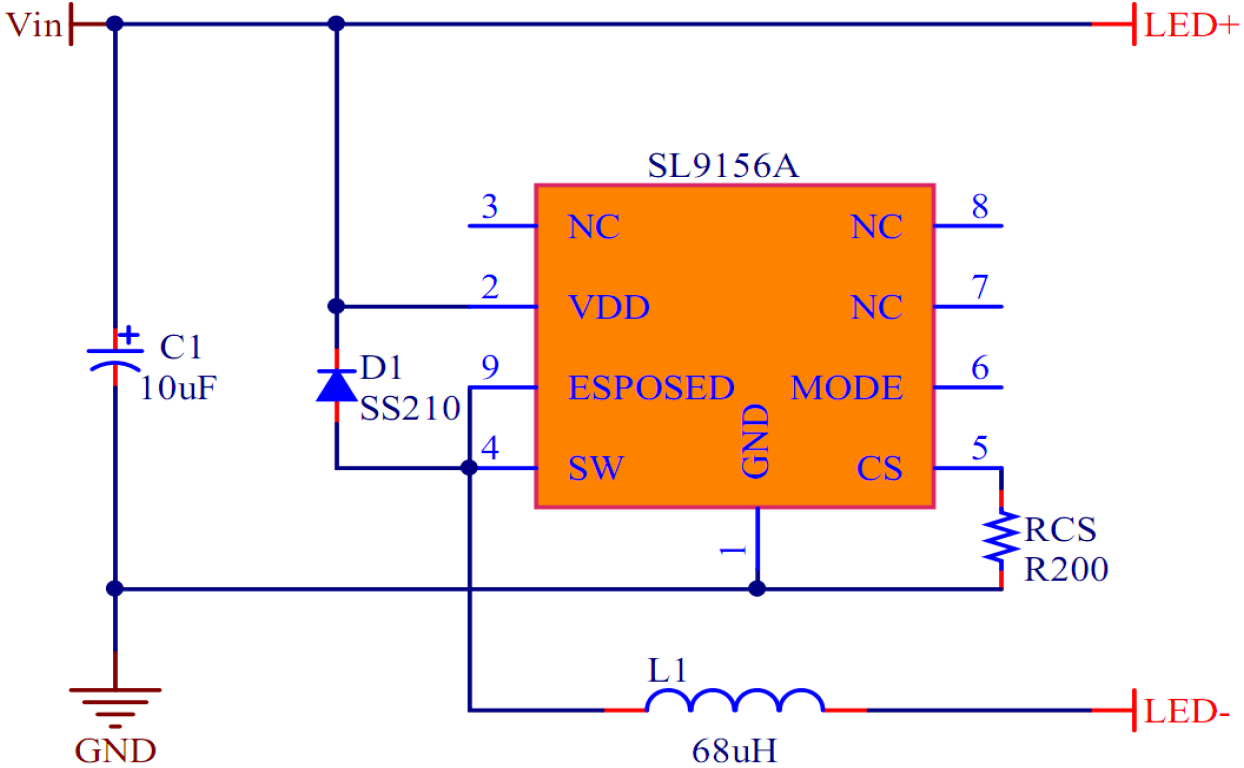

原理圖

匹配型號：SL9003 SL9016 SL8701 SL8100
