說明

  SL8700 是一款外圍電路簡單的多功能平均電流

型LED 恒流驅動器，適用于寬電壓范圍的非隔離式

大功率恒流LED 驅動領域。

  芯片PWM 端口支持超小占空比的PWM 調光，

可響應最小60ns脈寬。PWM 端口為高電平時，芯片

正常工作。為低電平時，芯片輸出關閉。

  芯片輸出電流恒流精度 ≤±3％，且輸出電流受

輸入輸出電壓、系統電感的影響??；芯片內部集成環

路補償，外圍電路簡潔，系統更加穩定可靠。

  芯片通過對LD 端口實現模擬調光功能。LD 接

0.2-1.2V 模擬調光信號輸入時，系統為模擬調光模

式。LD 模擬調光模式時，端口電壓低于0.2V，輸出

關閉。也可以利用LD 的模擬調光特性，配合PWM 調

光，實現軟啟動功能。

  LD、PWM 引腳懸空時，建議與VDD 引腳短接在

一起使用。

特性

 支持高輝調光，調光比65536：1

 平均電流工作模式

 高效率：最高可達95%

 輸出電流可調范圍60mA~5A

 內置5V 穩壓管

 外驅MOS

 最大工作頻率1MHz

 恒流精度≤±3%

 支持PWM/模擬調光

 支持多路共陽極輸出

 調光深度可達0.1%

 封裝：SOT23-6

應用領域

 景觀亮化洗墻燈

 舞臺調光效果燈

 高端汽車照明

 LCD 背光照明

 建筑照明

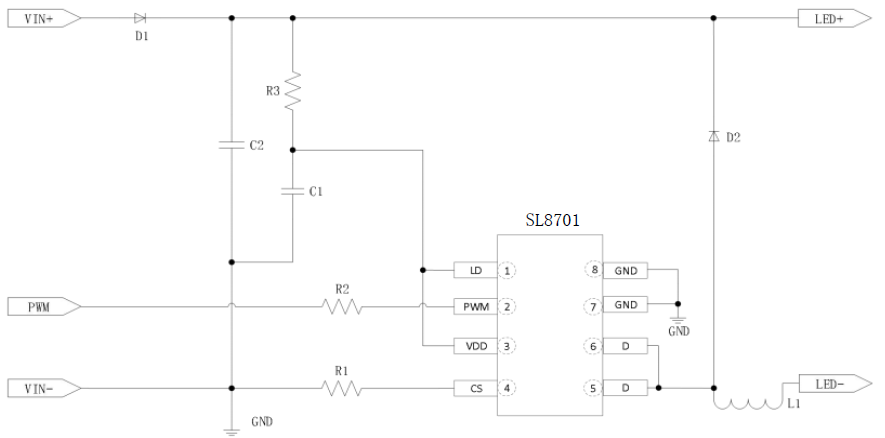

應用電路

適用型號：SL8700、SL8701
