測試圖：

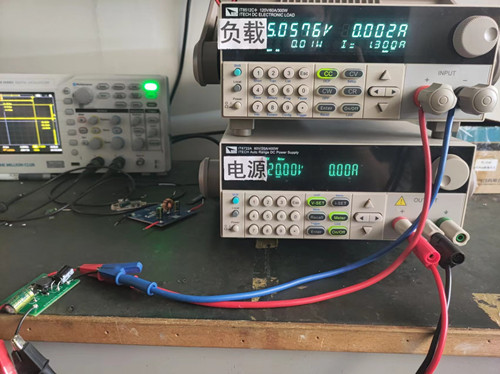

空載測試正常

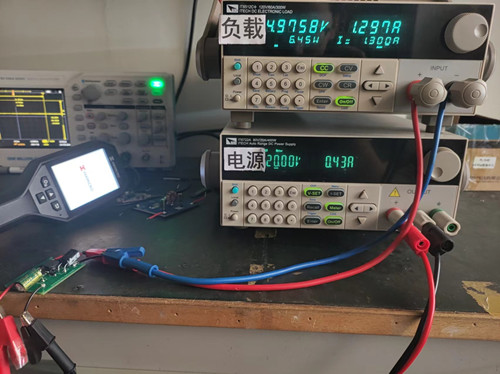

帶載測試正常

SL3160H

150V/1.5A 開關降壓型轉換器

概述

SL3160H 是一款用于開關電源的內置 150V 高壓 MOSFET 的 DC-DC 控制器。

SL3160H 內置高壓啟動和自供電功能，可滿足快速啟動和低待機功耗要求。具有自適應降頻功能，可進一步優化輕

載條件下的轉換效率。芯片內置軟啟動功能，能減小器件應力，有效防止電感電流過沖。

SL3160H 內部還集成了各種異常狀態的保護功能，包括 VCC 欠壓鎖定，輸出過載保護， 過溫保護，短路保護,開環

保護等。

SL3160H 采用 SOP7 封裝。

特征

● 最大 1.5A 輸出電流

● 10V 至 150V 寬工作電壓

● 內置 150V 功率 MOSFET

● 固定 5V 輸出電壓

● 最高 120KHz 開關頻率

● VCC 欠壓鎖定保護

● 過溫保護

● 輸出短路保護

● 輸出過載保護

● 低待機功耗

● 開環保護

● 輕載降頻

應用

● 備用電源

● 電動工具

● 電動自行車

● 平衡車

● 以太網供電
