5-100V電單車摩托車汽車LED車燈專用恒流驅動IC SL9003

SL9003 LED車燈專用恒流驅動IC，適用于3.6V-100V的電動車、電單車、摩托車、汽車LED大燈照明。

概述：

SL9003 是一款內置100V 功率MOS高效率、高精度的開關降壓型大功率LED恒流驅動芯片。

SL9003 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

SL9003 通過調節外置的電流采樣電阻，能控制高亮度LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。

SL9003 在DIM 端加PWM 信號，可以進行LED 燈調光。DIM 端同時支持線性調光。

SL9003 內部還集成了VDD 穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。

SL9003 采用ESOP8 封裝。散熱片內置接SW 腳。

特點:

內置100V MOS

寬輸入電壓范圍：3.1V~100V

高效率：可高達93%

支持PWM 調光和線性調光

最大工作頻率：1MHz

CS 電壓：250mV

芯片供電欠壓保護：2.6V

關斷時間可調

智能過溫保護

內置VDD 穩壓管

應用:

自行車LED燈、電動車LED燈、摩托車LED燈

強光手電LED燈、LED 射燈

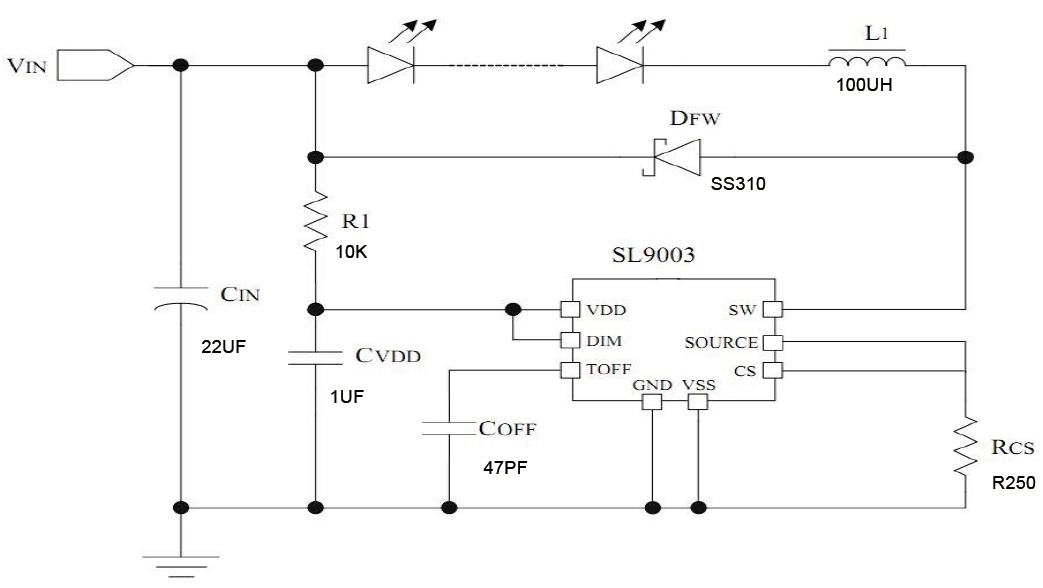

原理圖：

SL9003 LED車燈專用恒流驅動IC，適用于3.6V-100V的電動車、電單車、摩托車、汽車LED大燈照明。
