SL3041 10-100V3A dc-dc降壓ic

型號：SL3041 封裝ESOP8 工作電壓范圍：10-100V 負載最大電流：3A

支持輸入10-90V降壓5V3A;

支持輸入16-90V降壓12V3A;

支持輸入30V-90V降壓24V1.5A

www.ycsxzc.cn/

概述：

SL3041是一款內部集成有功率MOSFET管可設定輸出電流的降壓型開關穩壓器?？晒ぷ髟趯捿斎腚妷悍秶哂袃?yōu)良的負載和線性調整。寬范圍輸入電壓（10V至100V）提供最大3A電流的高效率輸出，可在移動環境輸入的條件下實現各種降壓型電源變換的應用。

SL3041 安全保護機制包括逐周期峰值限流、軟啟動、過壓保護輸出短路保護和過溫保護。

SL3041 外圍電路簡單，封裝采用ESOP8

特點：

3A輸出峰值電流

10V至100V寬工作電壓范圍

120mΩ的內部功率MOSFET

130KHz固定開關頻率

外置限流保護

逐周期過流保護

熱保護

軟啟動

輸出短路保護

> 90%的效率

輸出從1.25V到50V可調

ESOP8封裝

應用領域：

高電壓功率轉換·

汽車系統

電池供電的系統

電動車車載設備
平衡車

工業電力系統

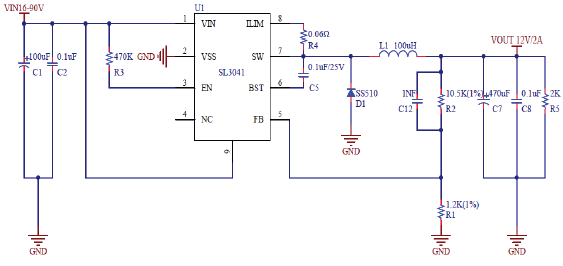

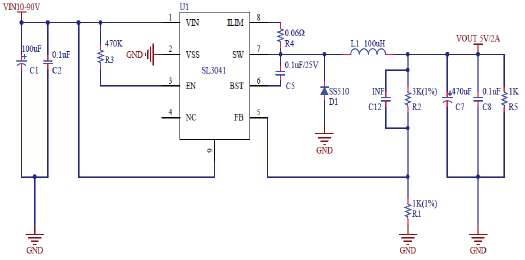

原理圖：
