SL1581 4-30V固定5V 2.4A同步降壓芯片

SL1581  12V轉5V2.4A 車載USB車充ic

SL1581  24V轉5V2.4A 降壓恒壓電源芯片

概述：

SL1581是支持高電壓輸入的同步降源管理芯片，在 4~30V的寬輸入電壓范圍內可實現 的寬輸入電壓范圍內可實現2.4A的連續電流輸出。

SL1581具有優秀的恒壓 /恒流 (CC/CV)特性 。SL1581采用電流模式的環路控制原理，實現了快速的動態響應。

SL1581工作開關頻率 工作開關頻率 工作開關頻率 為 130kHz，具有良好的 EMI特性。

另外，芯片包含多重保護功能：過溫保護，輸出短路保護和輸入欠壓 /過壓保護等。 過壓保護等。

SL1581采用 SOP8的標準封裝。

特點：

寬輸入電壓范圍： 4V至 30V

效率可高達 92%以上

超高恒流精度： ±5%

無需外部補償

開關頻率： 130kHz

輸入欠壓 輸入欠壓 /過壓、輸出短路和過熱保護

SOP-8封裝

輸出電流： 2.4A

應用范圍：

車載充電器/適配器

線性調節前置穩壓器

分布式供電系統

電池充電器

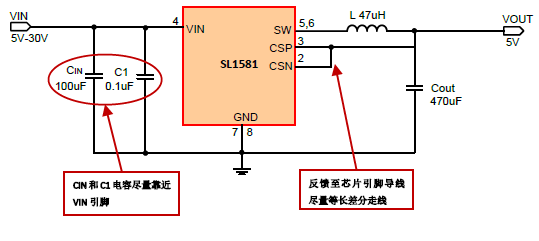

原理圖：
