SL8203 PFM 升壓 DC-DC 變換器

DCDC升壓恒壓芯片

升壓恒壓IC

概述

SL8203系列產品是一種高效率、低紋波、工作頻率高的PFM升壓DC-DC變換器。

SL8203系列產品僅需要四個外圍元器件，就可完成將低輸入的電池電壓變換升壓到所需的

工作電壓，非常適合于便攜式1～4節普通電池應用的場合。

電路采用了高性能、低功耗的參考電壓電路結構，同時在生產中引入修正技術，保證了輸

出電壓的高輸出精度及低溫度漂移。輸出電壓精度優于±2.5%，最高效率可達89%。

SL8203系列產品總共有四種封裝形式：SOT23、SOT23-5、SOT89-3和TO-92。其中，SOT23-5

封裝內置了EN使能端，可控制變換器的工作狀態，當EN使能端輸入為低電平時，芯片處于關斷省

電狀態，功耗降至最小。

特點

最高工作頻率：300KHz

輸出電壓：2.5V~5.0V（步進 0.1V）

低起動電壓：0.8V(1mA)

輸出精度：優于±2.5%

最高效率：89%

輸出電流：大于300mA (Vi=2.5V，Vo=3.3V)

低紋波，低噪聲

只需四個外圍元件

應用領域

1～3個干電池的電子設備。

LED手電筒、LED燈、血壓計

電子詞典、汽車防盜器、充電器、

VCR、PDA等手持電子設備

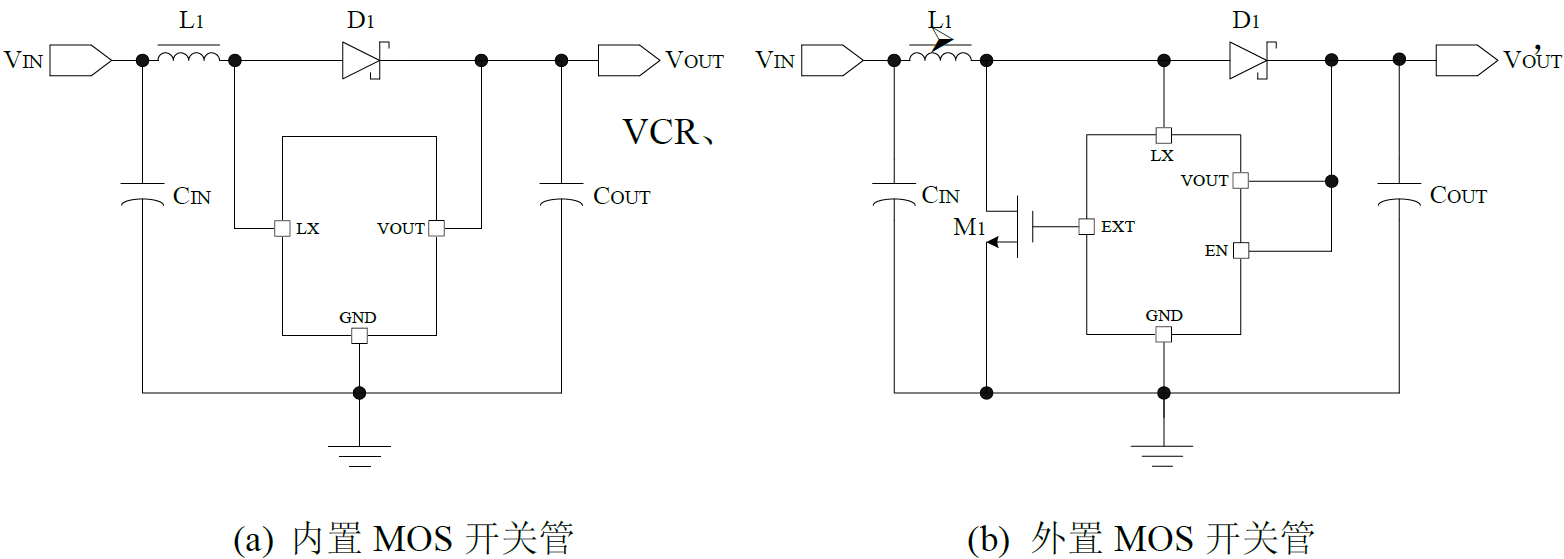

原理圖
