SL8400 同步升壓DC/DC轉換器

同步升壓DC/DC芯片

升壓恒壓IC

DCDC同步升壓電路

功能描述

SL8400 是一款高效率的PWM 同步升壓DC/DC 轉換器, 提供高效的電源系統解

決方案。該器件的工作電壓在0.9V到5.0V 之間，使用1.4MHz 固定的工作頻率。

這些特性大大減小了它外部連接的電感電容的體積和容量，降低了整個電源系統的

成本并減小了電路板的空間。

SL8400 提供2.5V 到 5.0V 的輸出電壓，采用內部同步開關，無需肖特基二極

管就能提供高效的轉換效率。

SL8400在輸入電壓3.0V， 輸出電壓3.3V 時， 用單個AA 電池供電能夠提供260mA

以上的電流， 用兩個AA電池供電能夠提供600mA以上的電流。

SL8400 整流器采用工業標準的SOT23-6 封裝（或采用更大體積的封裝）。

特性

最高至 96% 的轉換效率

低電壓啟動： 0.9V

關斷電流: < 1μA

輸入電壓： 0.9V～ 5.0V

輸出電壓： 2.5V～ 5.0V (使用肖特基

二極管可高至 5.2V )

低開關導通電阻RDS(ON), 內部開關

電阻: 0.35Ω

1.4MHz 固定開關頻率

高開關導通電流: 1A

短路保護

小體積封裝: SOT-23-6 (無鉛封裝)

應用

數碼相機及MP3

掌上電腦 / PDA

蜂窩電話

無繩電話和DSL調制調解器

PC 卡

功能描述

便攜式媒體播放器

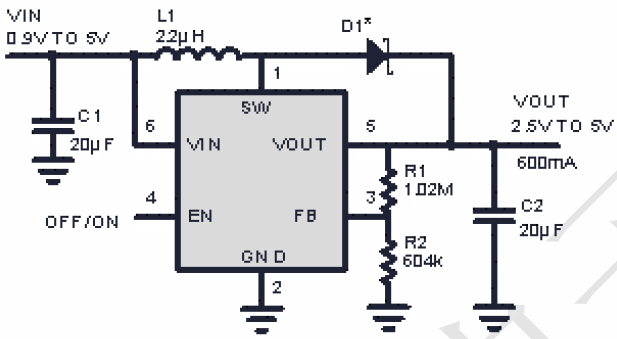

原理圖

深圳市森利威爾電子有限公司

    www.ycsxzc.cn
