SL3051 內置輸入OVP保護，高效、高頻的同步降壓DC-DC 轉換器

DCDC低壓降壓恒壓芯片

dcdc6V降壓恒壓IC

dcdc2.7V-6V降壓恒壓電路

概述

SL3051 是一款內置輸入OVP保護，高效、高頻的同步降壓DC-DC 轉換器，最高可帶載1.2A 連續電流。

SL3051 可在2.7V到6V的寬輸入電源電壓下工作。內部的主開關和同步開關管的RDS(ON)非常小，從而

傳導損耗很小，效率很高。該款芯片工作開關頻率為1.5MHz兩種工作頻率，輸出紋波很小，同時只需

要很小的外圍電感和電容。

SL3051 采用SOT23-5L封裝。

特性

● 輸入電壓范圍2.7-6V

● 輸入OVP保護（典型值：6.5V）

● 1.2A持續帶載電流

● 輸出紋波小

● 內置軟啟動以減小浪涌電流

● 100% Duty-cycle工作能力

● 短路保護，過溫保護功能

應用領域

● LCD 電視

● 機頂盒

● 網絡計算機

● 迷你筆記本電腦

● 路由器連接點

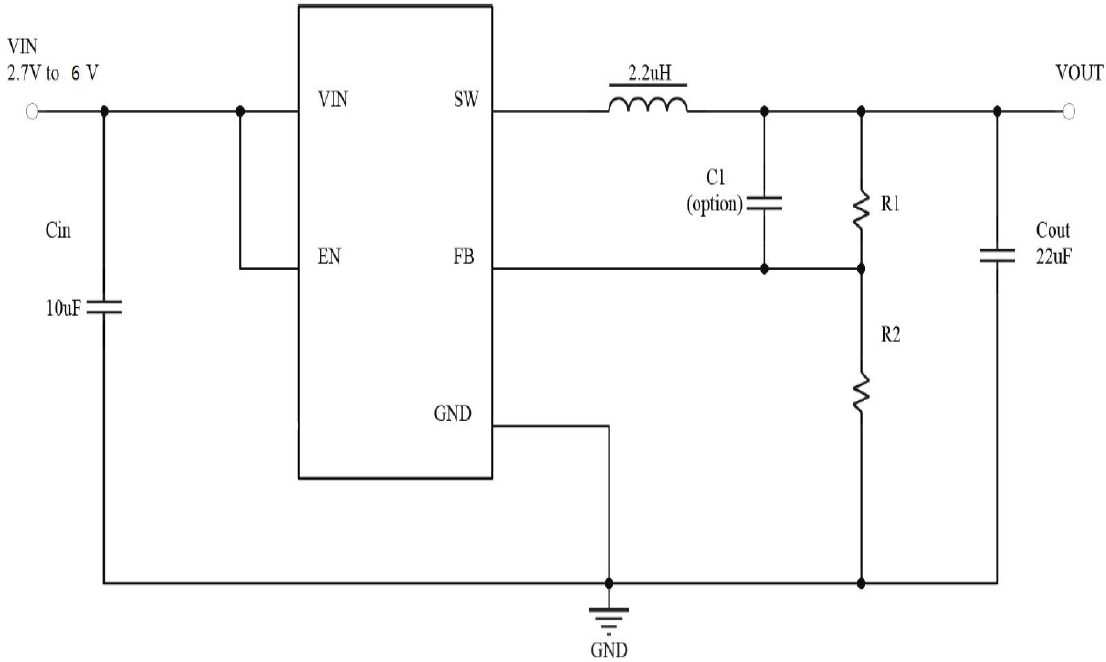

原理圖
