SL3061 40V2.5A開關降壓型轉換器

6V-40V轉3.3V降壓恒壓芯片

6V-40V轉5Vdcdc降壓IC

6V-40V轉12V降壓芯片

40V降壓芯片

概述

SL3061是一款內部集成功率MOSFET的降壓型開關穩壓器，工作在寬輸入電壓范圍具有優良的

負載和線性調整。寬范圍輸入電壓（6V至40V）可提供最大2.5A電流高效率輸出。

SL3061安全保護機制包括逐周期電流峰值限流、過溫保護等。

SL3061外圍電路簡單，封裝采用SOP8。

特點

● 最大2.5A輸出電流

● 6V至40V寬工作電壓范圍

● 內置功率MOSFET

● 140KHZ-500KHZ頻率可調

● 過溫保護

● 逐周期過流保護

● ＞90%的效率

● 低功耗

● 輸出電壓可調

● 采用SOP8封裝

應用范圍

● 高電壓功率轉換

● 汽車系統

● 電池供電系統

● 電動車車載設備

● 平衡車

● 工業電力系統

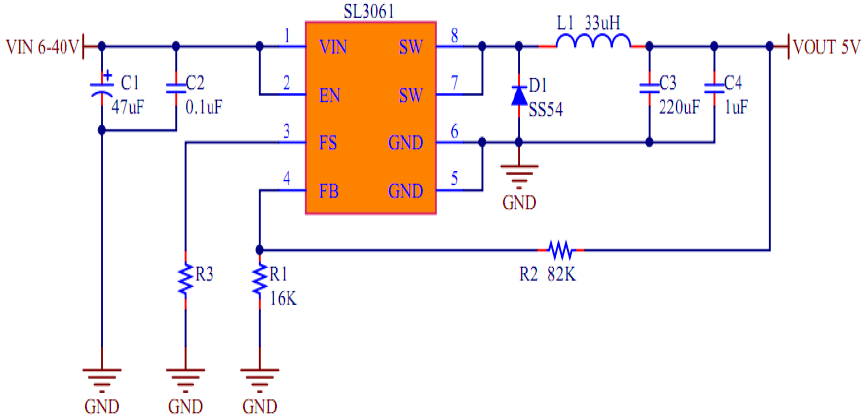

電路圖
