SL9158 開關降壓型LED恒流驅動器

降壓恒流芯片

降壓恒流LED驅動IC

高耐壓降壓恒流芯片

概述

SL9158 是一款外圍電路簡單的開關

降壓型平均電流檢測模式的LED恒流驅動

器，適用于8-100V電壓的非隔離大功率

恒流LED驅動領域。

芯片采用固定頻率100KHz的PWM工作

模式，具有優異的負載調整率特性。

芯片集成了高低亮功能，可以通過

MODE端口實現高低亮功能切換。在MODE懸

空或接地為高亮模式，MODE接高電平時，

為1/2電流低亮模式。

芯片內部集成了過壓保護、溫度保護

電路等，減小外圍元件數量并提供系統可

靠性。

SL9158 采用SOT23-6封裝。

特點

◆寬輸入電壓范圍：8V~100V

◆高效率：可高達93%

◆工作頻率：100KHz

◆芯片供電欠壓保護：6.5V

◆平均電流工作模式

◆智能過溫保護、過壓保護

◆內置抖頻功能，優化EMC

應用

◆電動自行車、摩托車燈

◆汽車照明

◆直流或交流輸入LED 驅動

◆大功率LED 照明

◆LED 背光

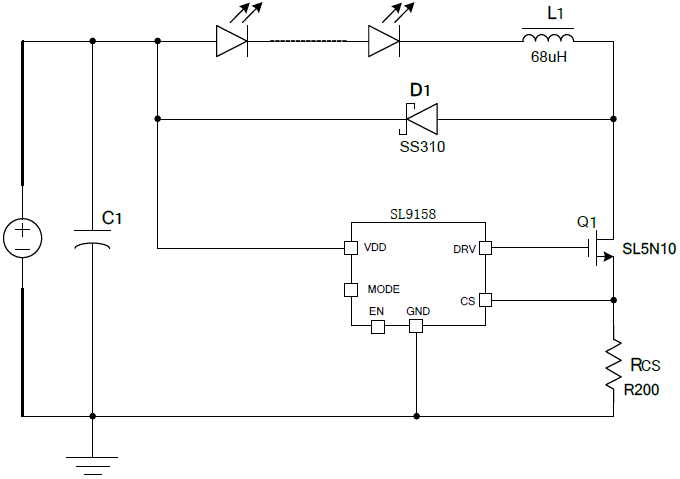

應用圖
