dc/dc50V降壓恒流三功能恒流驅動IC

大功率恒流驅動IC

恒流電源IC

恒流驅動IC

支持全亮/半亮/爆閃三功能IC

產品描述

SL8108 是一款PWM工作模式，高效率、外圍簡單、內置功率管，適用于5-80V 輸入的高精度降壓LED 恒流驅動芯片。輸出最大功率15W，最大電流1.5A。

SL8108 可實現三功能切換，通過MODE1/2 切換三種功能模式：全亮，半亮，爆閃。

SL8108 工作頻率固定在165KHZ左右，同時內置抖頻電路，可以降低對其他設備的EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電

流精度。

SL8108 帶有輸出短路保護功能，5V～80V 輸入條件下，短時短路不會損壞

電源器件

SL8108 還有過溫調節電流的功能。當芯片內部的溫度達到140℃左右時，

會自動調低輸出電流。

產品特點

寬輸入電壓范圍：5V～80V

可設定電流范圍：10mA～1500mA

固定工作頻率：165KHZ

內置抖頻電路，降低對其他設備的EMI

干擾

峰值電流模式采樣

0-100%占空比控制，無電流節點跳變

輸出短路保護

過溫保護

三功能模式：全亮/半亮/爆閃

ESOP8 封裝

應用領域

電動車，摩托車燈照明

汽車燈照明

手電筒

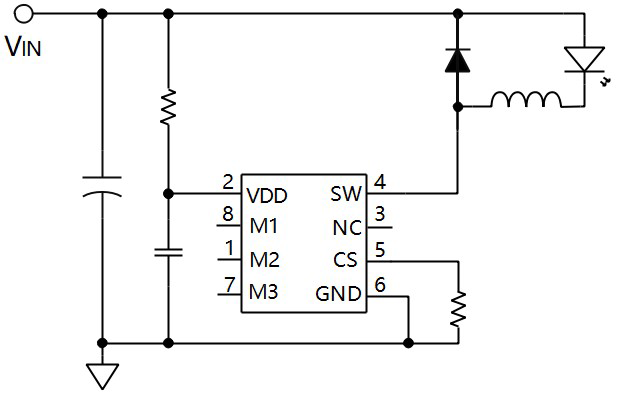

原理圖
