SL8530A 100V高壓LED恒流驅動芯片

12V恒流芯片

高壓LED恒流IC

大功率升壓恒流芯片

大電流恒流芯片

概述

SL8530A是一款高效率、高精度的升

壓型大功率LED 恒流驅動控制芯片。

SL8530A內置高精度誤差放大器，固

定關斷時間控制電路，恒流驅動電路等，

特別適合大功率、多個高亮度LED 燈串恒

流驅動。

SL8530A采用固定關斷時間的控制方

式，關斷時間可通過外部電容進行調節，

工作頻率可根據用戶要求而改變。

SL8530A通過調節外置的電流采樣電

阻，能控制高亮度LED 燈的驅動電流，使

LED 燈亮度達到預期恒定亮度。在EN 端

加PWM 信號，還可以進行LED 燈調光。

SL8530A內部集成了VDD 穩壓管，軟

啟動以及過溫保護電路，減少外圍元件并

提高系統可靠性。

SL8530A采用SOP8 封裝。

特點

● 寬輸入電壓范圍：2.6V~100V

● 高效率：可高達95%

● 最大工作頻率：1MHz

● CS 限流保護電壓：250mV

● FB 電流采樣電壓：250mV

● 芯片供電欠壓保護：2.6V

● 關斷時間可調

● 智能過溫保護

● 軟啟動

● 內置VDD 穩壓管

應用

● LED 燈杯

● 電池供電的LED 燈串

● 平板顯示LED 背光

● 大功率LED 照明

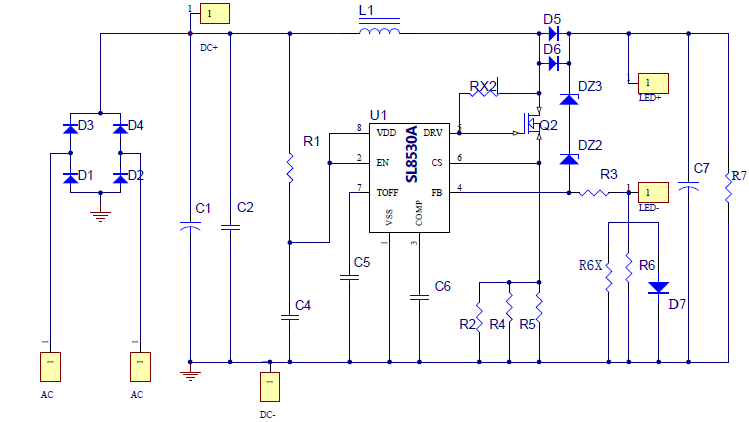

電路圖
