100V升壓恒流驅動IC SL8530C

12V恒流芯片

高壓LED恒流芯片

大功率升壓恒流芯片

升壓轉換芯片

概述

SL8530C 是一款內置100V 功率

NMOS 高效率、高精度的升壓型大功率

LED 恒流驅動芯片。

SL8530C 采用固定關斷時間的控制方

式，關斷時間可通過外部電容進行調節，

工作頻率可根據用戶要求而改變。

SL8530C 通過調節外置的電流采樣電

阻，能控制高亮度LED 燈的驅動電流，使

LED 燈亮度達到預期恒定亮度。在EN 端

加PWM 信號，還可以進行LED 燈調光。

SL8530C 內部集成了VDD 穩壓管，軟

啟動以及過溫保護電路，減少外圍元件并

提高系統可靠性。

SL8530C 采用ESOP8 封裝。散熱片內

置接SW 腳。

特點

 寬輸入電壓范圍：3.6V~100V

 內置100V 功率MOS

 高效率：可高達95%

 最大工作頻率：1MHz

 FB 電流采樣電壓：250mV

 芯片供電欠壓保護：3.2V

 關斷時間可調

 智能過溫保護

 軟啟動

 內置VDD 穩壓管

應用

 LED 燈杯

 電池供電的LED 燈串

 平板顯示LED 背光

 大功率LED 照明

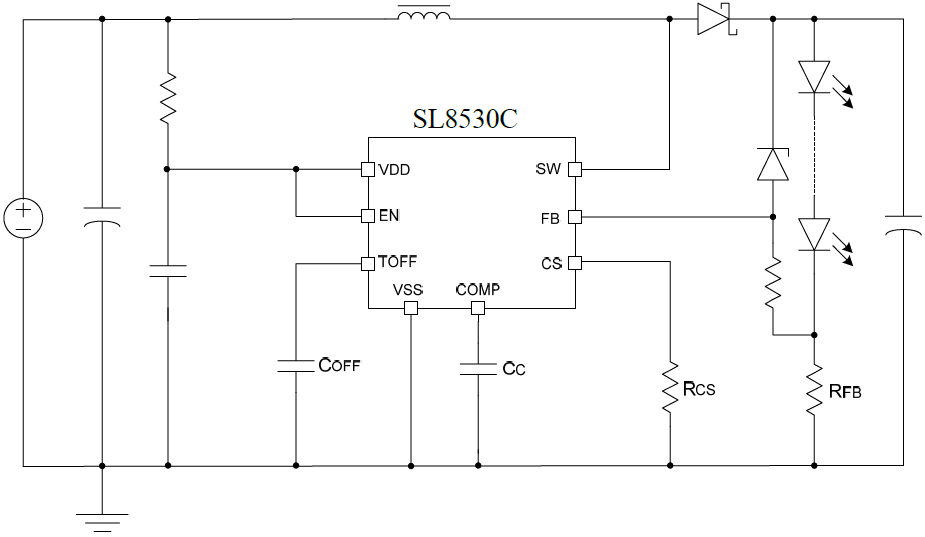

電路圖
