SL3036 及SL3036H 輸入8-120V 用于汽車、摩托車、 電動車5V-USB 充電口方案

SL3036 及SL3036H 針對新國標48V 電動車前裝

5V2.1A-USB 充電口方案

電瓶車常規的蓄電池組有鉛酸蓄電池、鋰電池、鎳鎘電池、鎳氫電池等；電池組的標

稱電壓有24V/36V/48V/60V/72V/84V/96V 等。采用森利威爾10-100V 耐壓的電源芯片

SL3041 及SL3036&SL3036H 可高效率轉換成5V2.1A 給手機、音箱等外部設備供電。

概述

SL3036 是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置100V/5A 功率MOS，

最高輸入電壓90V。SL3036 具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和

負載調整率等特性。支持大電流輸出，輸出電流可達2A 以上。

SL3036 同時支持輸出恒壓和輸出恒流功能。SL3036 采用固定頻率的PWM 控制方

式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

SL3036 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高

系統可靠性。SL3036 采用ESOP8 封裝，散熱片內置接VIN 腳。

特點

寬輸入電壓范圍：8V~90V

輸出電壓從4.2V 到30V 可調

支持輸出恒壓恒流

支持輸出12V/2A，5V/2A

高效率：可高達96%

工作頻率：140KHz

低待機功耗

內置過溫保護

內置軟啟動

內置輸出短路保護

應用

電動車GPS 追蹤器

太陽能供電恒壓源

電動汽車車載用電設備、電動自行車速度里程表供電、電瓶車儀表供電

扭扭車、卡車大功率警示燈供電

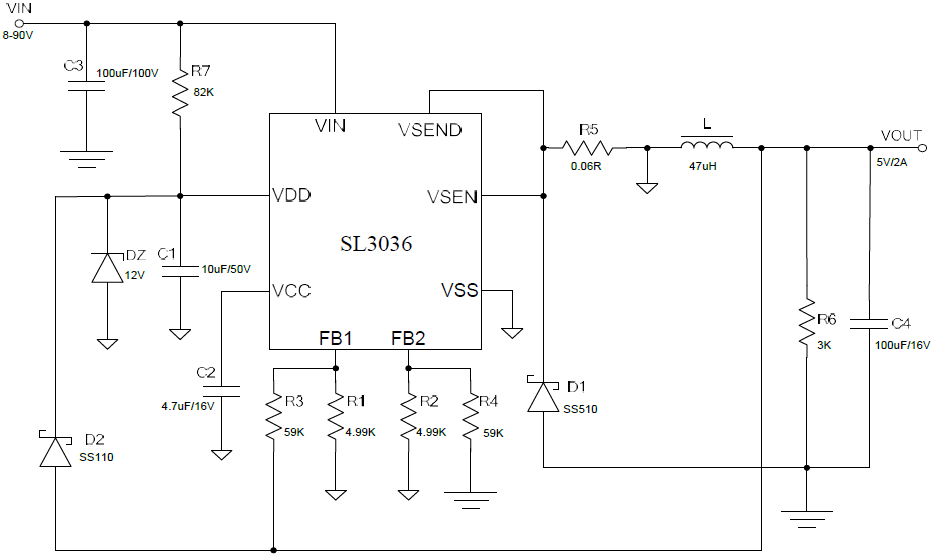

SL3036 及SL3036H 12-72V 電動車摩托車5V2.1A-USB 口

手機供電方案

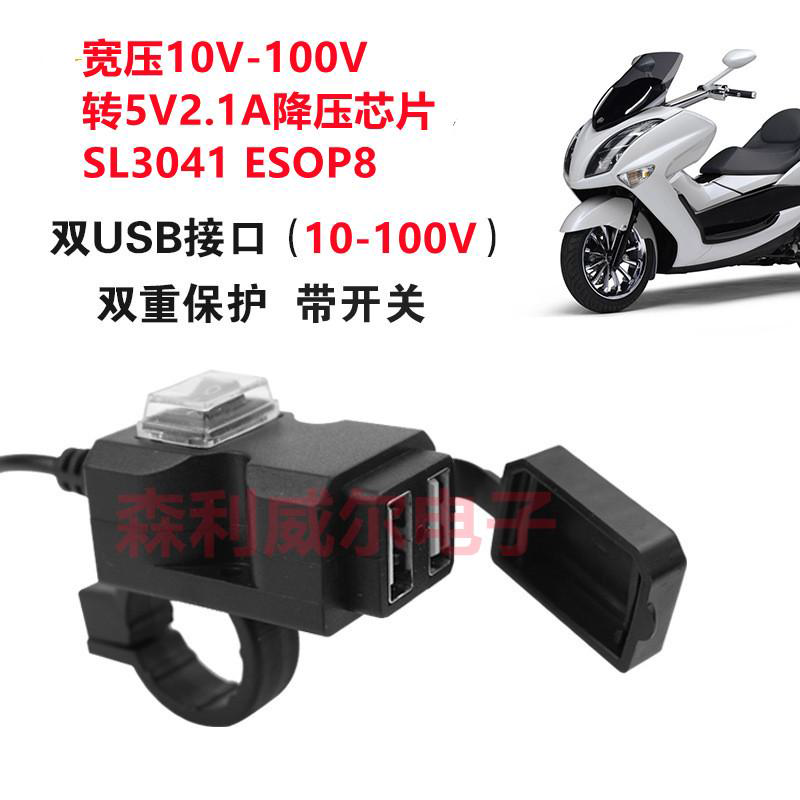

應用產品展示

深圳市森利威爾電子有限公司
