森利威爾 SL3036

內置MOS 100V開關降壓型DC-DC轉換器

概述：

       SL3036 是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置100V/5A功率MOS，最高輸入電壓90V。SL3036具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達2A 以上。

       SL3036 同時支持輸出恒壓和輸出恒流功能。

       SL3036 采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

       SL3036 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

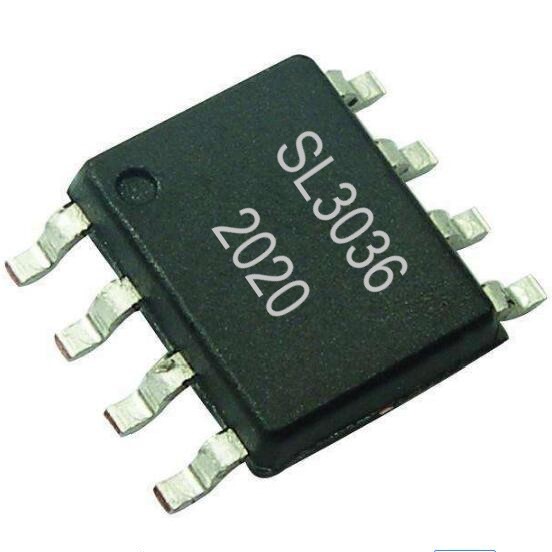

       SL3036 采用ESOP8 封裝，散熱片內置接VIN 腳。。

特點：

       寬輸入電壓范圍：8V~90V

       輸出電壓從4.2V到30V 可調

       支持輸出恒壓恒流

       支持輸出12V/2A，5V/2A

       高效率：可高達96%

       工作頻率：140KHz

       低待機功耗

       內置過溫保護

       內置軟啟動

       內置輸出短路保護

應用:

       電瓶車定位器、電瓶車控制器、電瓶車USB充電器

       POE分離器、平衡車電源供電

原理圖:

索要更詳細資料 請聯系銷售人員！
