概述

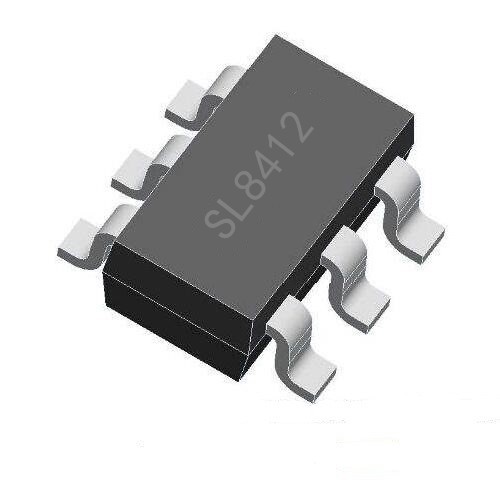

SL8412 是一種在恒定關斷時間模式下工作的平均電流模式控制 LED 驅動器 IC。

SL8412 不會產生峰均誤差，因此大大提高了準確度，LED 電流的線路和負載調節，無需任何環路補償或高端電流檢測。 輸出 LED 電流精度為 ±3%。

SL8412 可由 8-100V 電源供電。 提供接受外部控制的 PWM 和線性調光輸入。 輸出電流可以通過內部 250mV 基準調節。

SL8412特性說明

1. 恒流輸出：IC 內部有快速反應機制，輸出電流不受電感量、輸入電壓與與輸出LED 電壓影響。

2. 恒定電流紋波控制：SL8412 會自動調整頻率，使LED 上的電流紋波固定在±25%。

3. Vin Pin 高壓輸入：VIN pin 可承受達100V 的電壓，不用接降壓阻容，減少外部元件。

4. 線性調光功能：在DIM PIN 輸入電壓0.25V~1.5V 可控制輸出20%~100%的LED 電流。

5. PWM 調光功能：在DIM Pin 輸入PWM 信號，改變占空比可控制輸出LED 電流。

6. 內置短路保護和過溫保護：可避免燒LED 的情況。

7. LED 電流計算公式：I=0.25V/Rcs

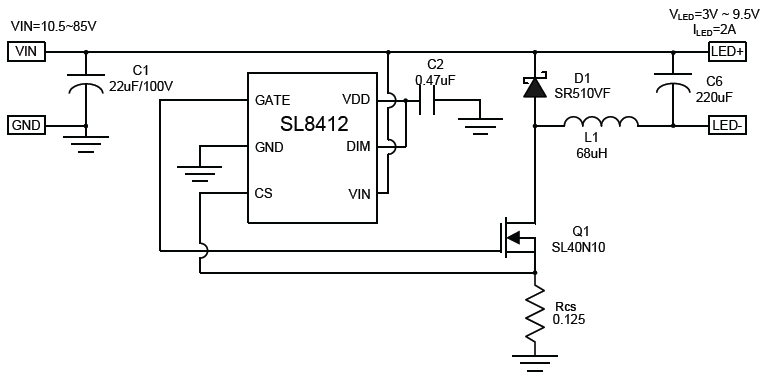

應用電路：

更詳細資料，請聯系銷售。
