概述:

SL8443 是一款內置5A 功率MOS 開關降壓型高精度、高亮度LED 恒流驅動控制器。

SL8443 通過一個外接電阻設定輸出電流，最大輸出電流可達2.0A；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過DIM 引腳實現輝度控制功能。

系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫?yīng)，對輸入電壓具有高的抑制比；其電感電流紋波為20%，且最高工作頻率可達1MHz。

SL8443 特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V 到40V。

SL8443 內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護模式，將降低輸入電流以提高系統可靠性。

SL8443 特別內置了一個LDO，其輸出電壓為5V，最大可提供5mA 電流輸出。

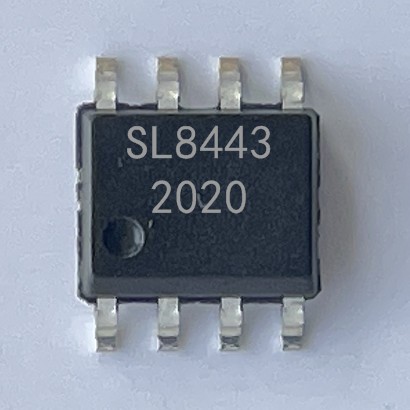

SL8443 采用ESOP8 封裝。散熱片內置接SW 腳。

特點:

最大輸出電流：2.0A

內置40V/50mΩ功率MOS

高效率：96%

高端電流檢測

最大輝度控制頻率：5KHz

滯環控制，無需環路補償

最高工作頻率：1MHz

電流精度：±3%

寬輸入電壓：5.5V~40V

過溫保護

低壓差工作時，可保持高穩定性

應用領域:

建筑、工業、環境照明

MR16 及LED 燈

LED汽車照明 LED摩托車燈

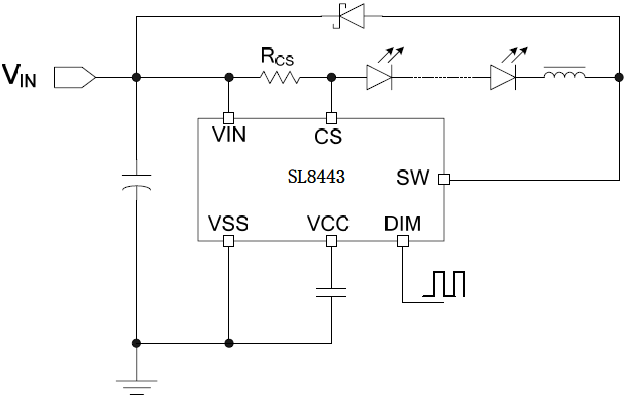

原理圖：
