SL8109三功能降壓恒流驅動器

產品描述：

SL8109是一款PWM工作模式,高效率、外圍簡單、內置功率管，適用于5-80V 輸入的高精度降壓LED 恒流驅動芯片。輸出最大功率22W，最大電流2.2A。

SL8109可實現三功能切換，通過MODE1/2 切換三種功能模式：全亮，半亮，爆閃。

SL8109工作頻率固定在165KHZ左右，同時內置抖頻電路，可以降低對其他設備的EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。

SL8109帶有輸出短路保護功能，5V～80V 輸入條件下，短時短路不會損壞電源器件。

SL8109還有過溫調節電流的功能。當芯片內部的溫度達到140℃左右時，會自動調低輸出電流。

產品特點：

寬輸入電壓范圍：5V～80V

可設定電流范圍：100mA～2200mA

固定工作頻率：165KHZ

內置抖頻電路，降低對其他設備的EMI干擾

峰值電流模式采樣

0-100%占空比控制，無電流節點跳變

輸出短路保護

過溫保護

三功能模式：全亮/半亮/爆閃

ESOP8 封裝

應用領域：

LED電動車，摩托車燈照明

LED汽車燈照明

LED手電筒

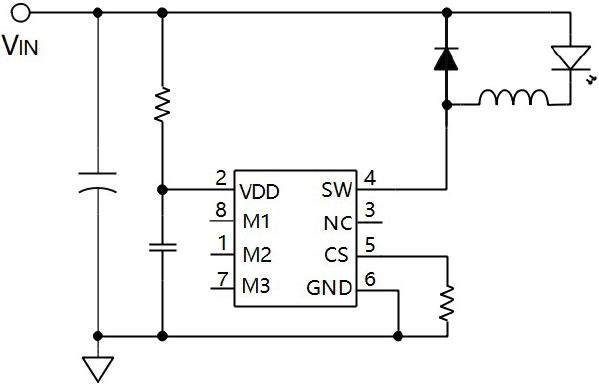

原理圖：

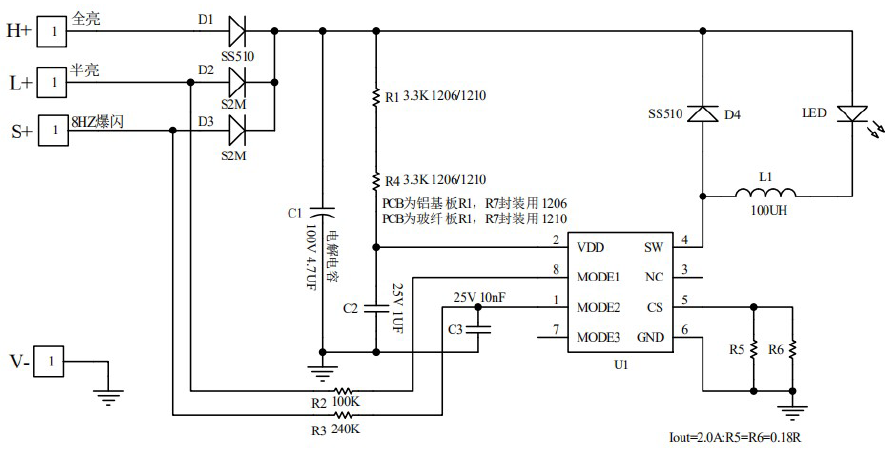

12-80V車燈應用原理圖（強光-弱光-爆閃）

注意：

1 輸入電壓12-80V 范圍內，C1 必須使用鋁電解電容，不能使用瓷片電容。

2 MODE2 腳必須在附近加一個去耦電容，防止干擾。

更詳細資料,請聯系銷售。
