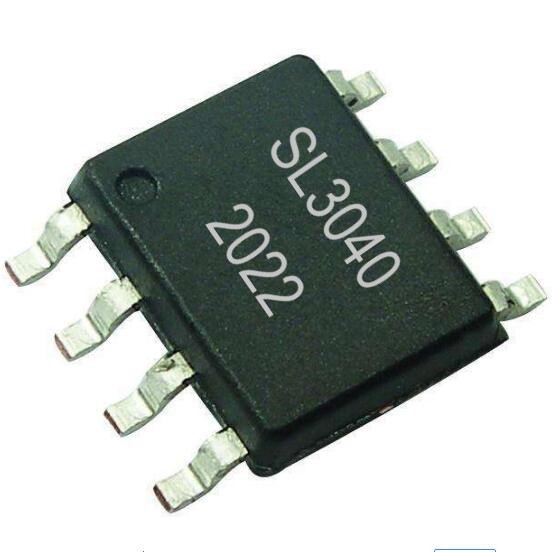

SL3040 80V 480KHz 1.5A 開關降壓型轉換器

產品概述：

       SL3040是一款內部集成有功率MOSFET管的降壓型開關穩壓器。以電流模式控制方式達到快速環路響應并提高環路的穩定性。寬范圍輸入電壓（4.5 V至80V）提供最大1.5A電流的高效率輸出，可在移動環境輸入的條件下實現各種降壓型電源變換的應用。0.1uA的關機靜態電流適合電池供電場合的應用。故障狀態的保護包括逐周期電流限流保護和熱關機保護。電路外圍簡單，封裝采用ESOP8。

產品特點:

      1.5A輸出峰值電流

      4.5V至80V寬工作電壓范圍

      1Ω的內部功率MOSFET

      480KHz固定開關頻率

      陶瓷輸出電容穩壓

      逐周期過流保護

      熱關斷保護

      > 90%的效率

      輸出從+ 0.81V到0.95Vin可調

      低關機模式電流:<1uA

      8腳的ESOP8封裝

產品應用:

      高電壓功率轉換 分布式電力系統

     汽車系統  工業電力系統

     電池供電的系統

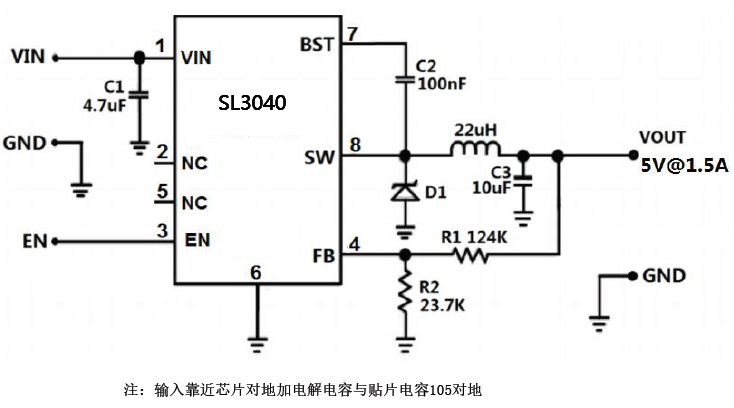

產品應用圖：

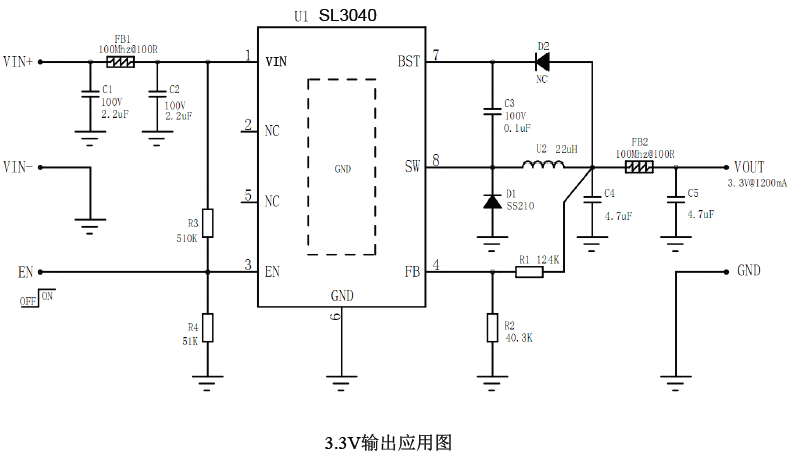

典型應用線路：

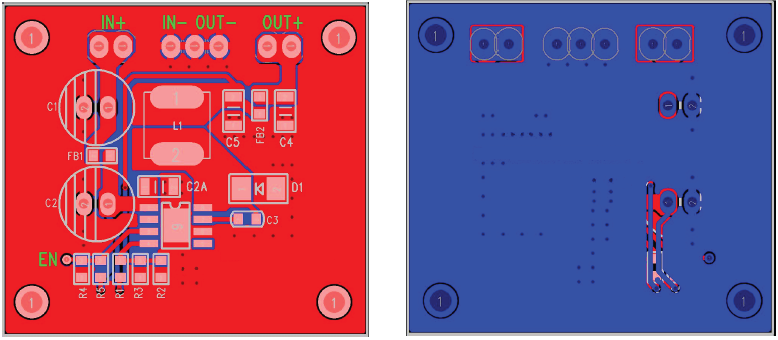

PCB布局：

PCB布局對電路實現穩定工作非常重要，以下建議供參考：

1.開關電流路徑盡量短，輸入電容、高邊MOSFET和外部開關二極管形成的環路區域盡量小。

2.旁路陶瓷電容靠IN端就近放置，SW輸出相關走線盡量短而粗。

3.所有反饋電路連接需短而直接，反饋電阻和補償元件盡可能靠近芯片。

4.SW路線遠離敏感的模擬區域，如FB。

5.SW、IN、特別是地要分別連到一個大面積覆銅區域，以冷卻芯片、改進熱性能和加強長期的可靠性
