SL4010

升壓/升降壓型恒壓控制器芯片

產品說明

SL4010是一款外圍電路簡單的升壓/升降壓型恒壓控制器芯片，適用于 2.7-40V 輸入電壓范圍的升 壓/升降壓恒壓電源應用領域，啟動電壓低至 2.5V。

SL4010會根據負載的大小自動切換 PWM，PFM和BURST 模式以提高各個負載端的電源系統效率。

SL4010可以通過 EN 腳實現低待機關機功能，當 EN 腳接 VIN 的時候，系統正常工作，當EN 腳位被拉 低， 系統關機，此時流入芯片內部的電流小于 2uA，進入低功耗待機模式。

SL4010還可以通過 ROSC 腳設置系統開關頻率，當ROSC 懸空，開關頻率為 130KHz，當ROSC 拉 高,開關頻率為 175KHz，如果需要?jiǎng)e的開關頻率，可以在ROSC 上對地加電阻實現。

SL4010支持軟啟動功能，調節 SS 端口的電容大小，可以改變軟啟動的時間。

SL4010支持逐周期的限流保護，輸出過壓保護以及過溫保護，當保護機制被觸發時，芯片會及時 關閉 GATE 的輸出，有效保護電源系統以及輸出負載。

SL4010采用ESSOP10封裝。

特性

? 寬輸入電壓：2.8-40V

? 2.5V 啟動

? 高效率：最高可達 95%

? 逐周期限流保護

? 可編程的軟啟動

? 內置過溫保護

? 內置過壓保護

? 支持PWM，PFM 以及 BURST 工作模式

? 支持低功耗關機模式

? 關機電流小于 2uA

? 可設定工作頻率

? 恒壓精度≤±3%

? 封裝： ESSOP10

應用領域

? 移動設備供電

? 太陽能

? 音頻功放模塊供電

? 攝影燈光電源

? LCD 背光顯示

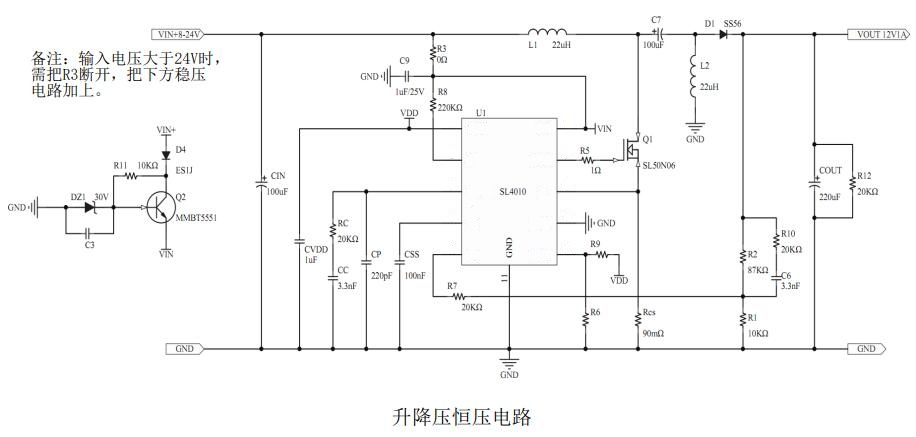

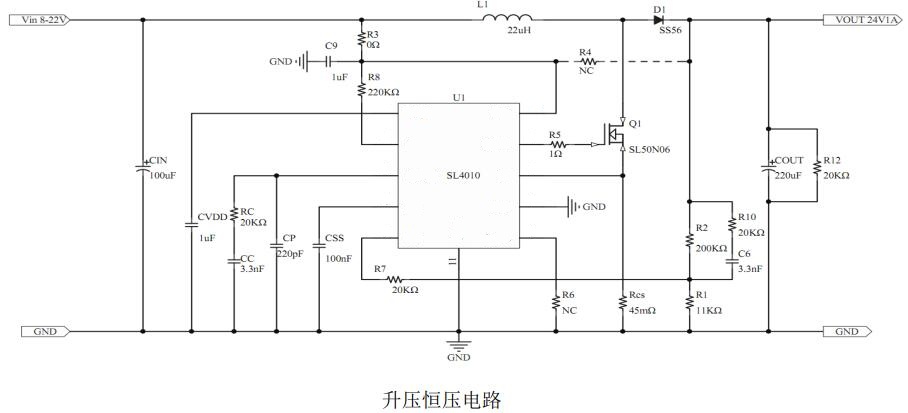

典型應用圖
