SL8705

大功率降壓型LED恒流驅動器

說明

  SL8705 是一款外圍電路簡單的平均電流型 LED 恒流驅動器，適用于6-60V輸入電壓范圍的非隔離式

大功率降壓型恒流 LED 驅動領域。

  SL8705 PWM 端口支持超小占空比的 PWM 調光，可響應最小 60ns 脈寬。可以實現景觀舞臺燈高輝的

調光效果，65536（256*256）級高輝調光。PWM 端口為高電平時，芯片正常工作。為低電平時，芯片輸出

關閉。

  SL8705 輸出電流恒流精度 ≤±3％，芯片內部集成環路補償，外圍電路簡潔，系統更加穩定可靠。

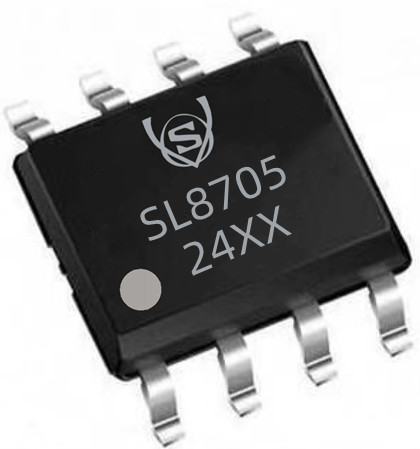

  SL8705 采用SOP8封裝。

特性

 ? 輸入電壓范圍：6-60V

 ? 支持高輝調光，調光比 65536：1

 ? 最大工作頻率 1MHz

 ? 恒流精度≤±3%

 ? 平均電流工作模式

 ? 支持 PWM

 ? 高效率：最高可達 95%

 ? 輸出電流可調范圍 60mA~10A

應用領域

 ? 景觀亮化洗墻燈

 ? 舞臺調光效果燈

 ? LCD 背光照明

 ? 汽車照明

 ? 建筑照明

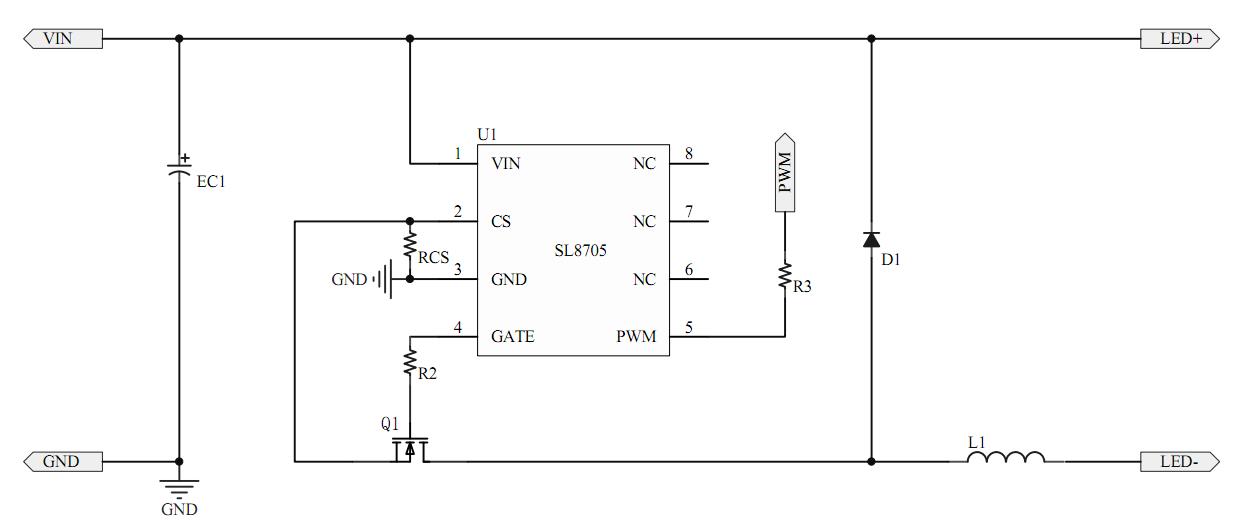

原理圖
