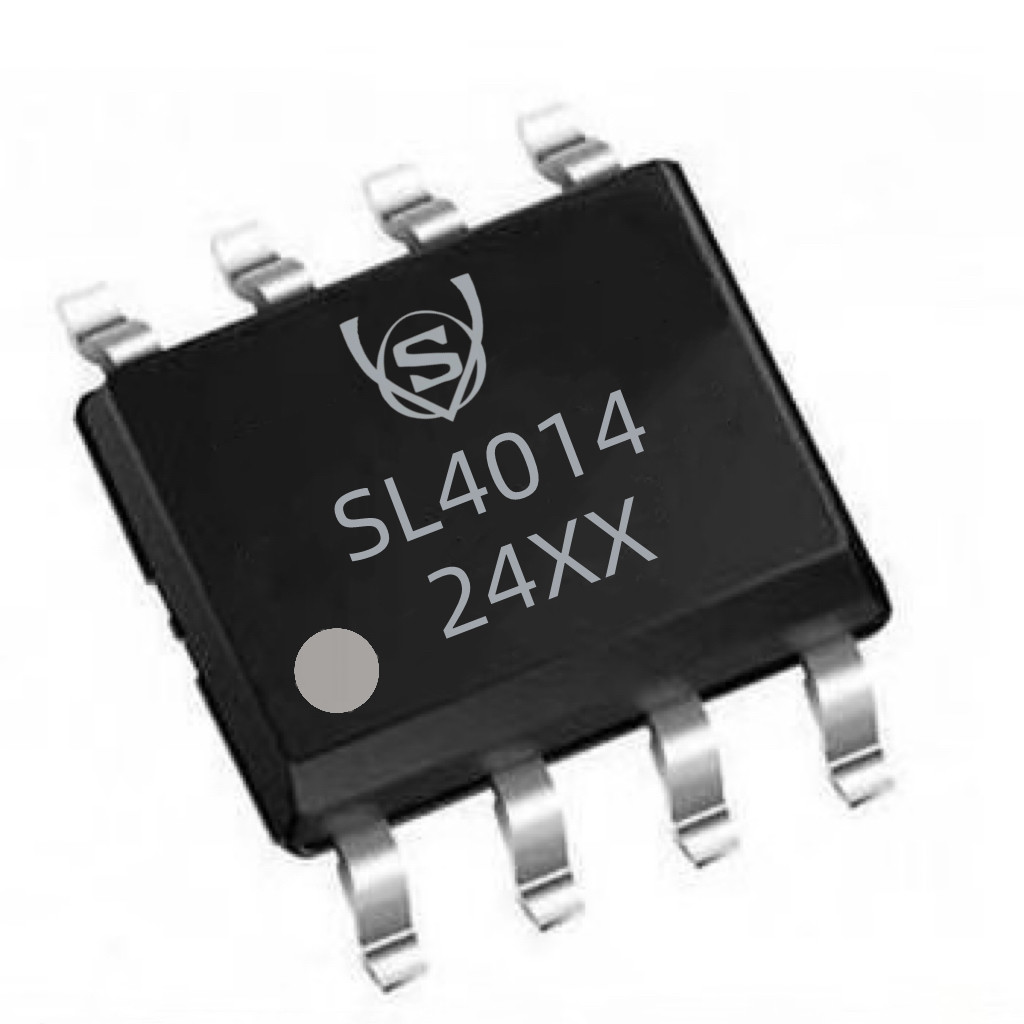

SL4014

13V/10A同步升壓型DC-DC轉換器

概述

SL4014內部集成16mΩ功率開關管和23mΩ同步整流管，可提供最大10A峰值電流，可實現各種升壓

型電源變換的應用。

SL4014采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。會根據負載大小自動切換

PWM和PFM模式，以提高重載和輕載條件下的電源系統效率。

SL4014內部還集成了各種異常狀態的保護功能：14V輸出過壓保護、欠壓保護、逐周期過流保護和過

溫關斷保護。

SL4014采用ESOP10封裝。

SL4014是一款全集成的同步升壓恒壓的控制芯片，適用于2.7V-13V輸入電壓范圍，可滿足最高13V輸

出電壓。

特點

● 輸入電壓范圍：2.7V-13V

● 逐周期過流保護

● 輸出電壓范圍：4.5V-13V

● 固定開關頻率：450KHz

● 高達93%轉換效率

● 過溫關斷保護

● 14V輸出過壓保護

● 低功耗,關斷電流1uA

● 固定峰值電流：10A

● ESOP10封裝

應用

● 音箱

● 移動電源

● 充電設備

● POS機

● 無刷電機

● 平板電腦

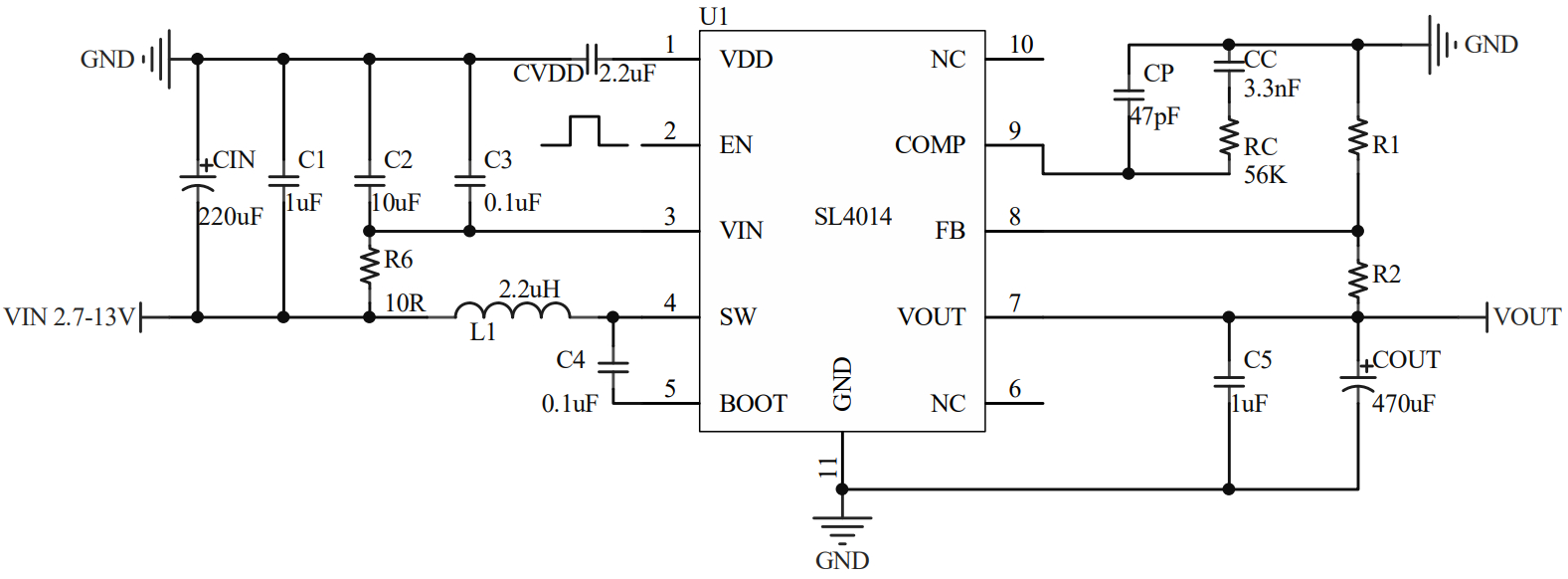

原理圖
