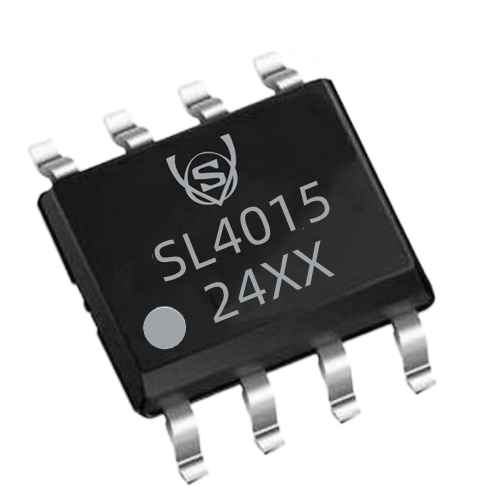

SL4015

20V/15A同步升壓型DC-DC轉換器

概述

SL4015是一款全集成的同步升壓恒壓的控制芯片，適用于2.7V-20V輸入電壓范圍，可滿足最高20V輸

出電壓。

SL4015內部集成16mΩ功率開關管和20mΩ同步整流管，可提供最大15A峰值電流，可實現各種升壓型

電源變換的應用。

SL4015采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。會根據負載大小自動切換

PWM和PFM模式，以提高重載和輕載條件下的電源系統效率。

SL4015內部還集成了各種異常狀態的保護功能：22V輸出過壓保護、欠壓保護、逐周期過流保護和過

溫關斷保護。

SL4015支持可編程軟啟動和可調節的開關峰值電流限制。

SL4015采用ESOP10封裝。

特點

● 輸入電壓范圍：2.7V-20V

● 輕載時可選擇PFM和PWM模式

● 輸出電壓范圍：4.5V-20V

● 固定開關頻率：400KHz

● 高達93%轉換效率

● 逐周期過流保護

● 過溫關斷保護

● 22V輸出過壓保護

● 峰值電流：15A

● 低功耗,關斷電流1uA

● 可編程軟啟動

● ESOP10封裝

應用

● 音箱

● 移動電源

● 充電設備

● POS機

● 無刷電機

● 平板電腦

典型應用圖
