SL4115D

3-40V 高調光比 LED 驅動器

概述

SL4115D 是一款連續電感電流導通模式的降壓型 LED 恒流驅動器，用于驅動一個或多個 LED 燈串。SL4115D 工作電 壓從 3V 到 40V，提供可調的輸出電流，最大輸出電流可達到 1.2A。根據不同的輸入電壓和外部器件，SL4115D 可以驅動 供高達數十瓦的 LED。

SL4115D 內置功率開關，采用高端電流檢測電路，支持 PWM 調光腳。當 PWM 腳電壓低于 0.8v 時輸出關斷，進入待機 狀態。

SL4115D 內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。

SL4115D 采用 SOT89-5 封裝。

特征

● 輸入電壓范圍：3V-40V

● 最大輸出電流 1.2A

● 高效率：96%

● 最高工作頻率：1MHz

● 電流精度±5%

● 過熱保護

應用

● LED 備用燈

● 低壓 LED 照明

● LED 舞臺燈

● LED 信號燈

● 車載 LED 燈

● LED 應急燈

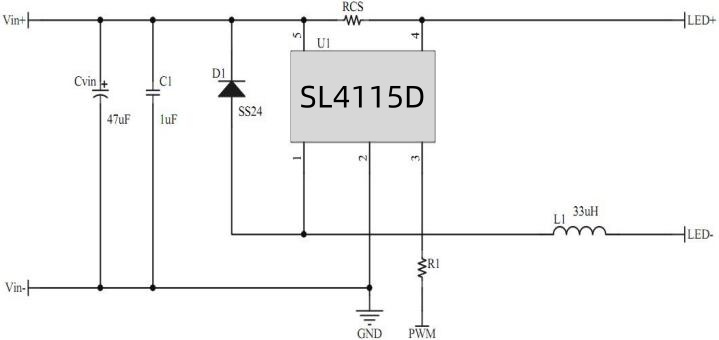

典型應用圖
