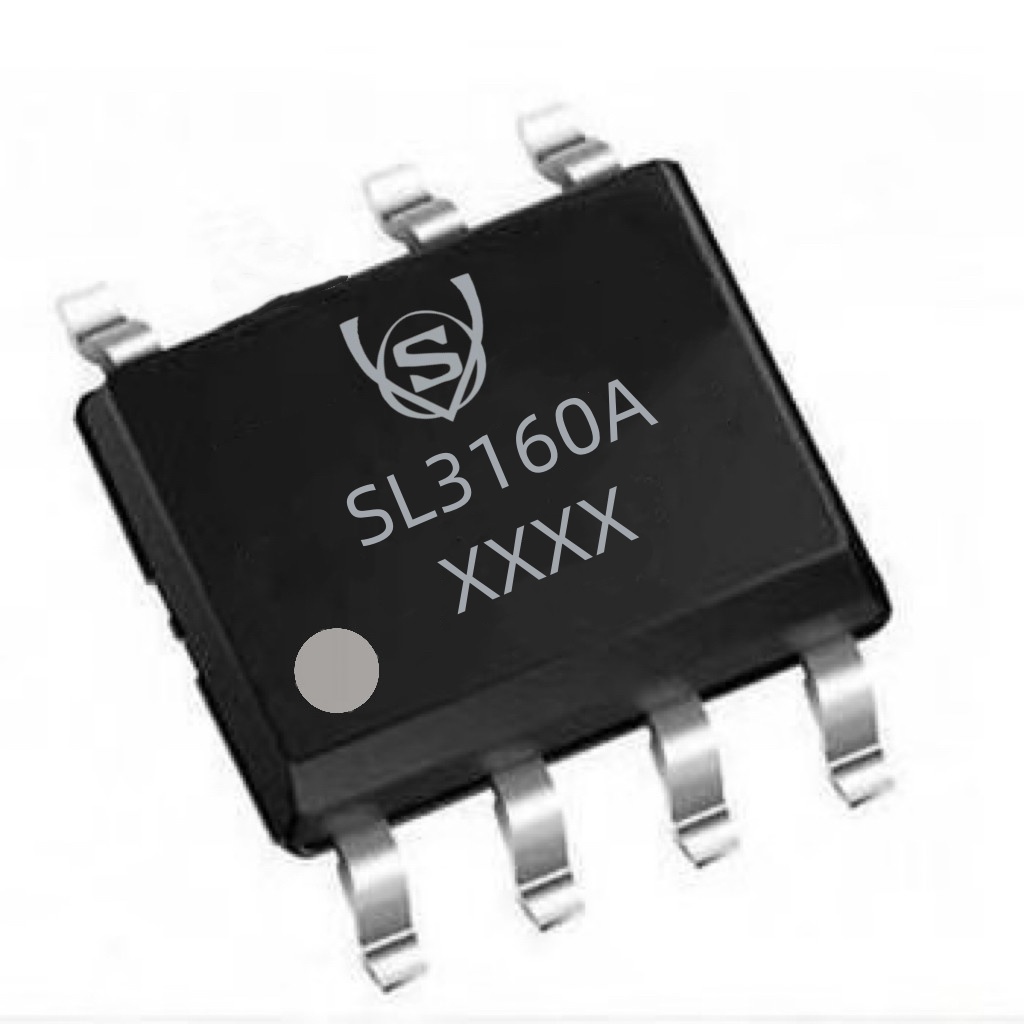

SL3160A
DC-DC降壓恒壓
封裝:SOP7
輸入范圍:10V-150V
輸出電壓:固定5V
輸出電流:2.5A
工作頻率:120Khz
驅動MOS管:內置
靜態電流:180uA
森利威爾 SL3160A
150V/2.5A 開關降壓型轉換器
概述
SL3160A 是一款用于開關電源的內置 150V 高壓 MOSFET 的 DC-DC 控制器。
SL3160A 內置高壓?jiǎn)?dòng)和自供電功能，可滿足快速啟動和低待機功耗要求。具有自適應降頻功能，可進一步優化輕 載條件下的轉換效率。芯片內置軟啟動功能，能減小器件應力，有效防止電感電流過沖。
SL3160A 內部還集成了各種異常狀態的保護功能，包括 VCC 欠壓鎖定，輸出過載保護， 過溫保護，短路保護,開環 保護等。
SL3160A 采用 SOP7 封裝。
特征
● 最大 2.5A 輸出電流
● 10V 至 150V 寬工作電壓
● 內置 150V 功率 MOSFET
● 固定 5V 輸出電壓
● 最高 120KHz 開關頻率
● VCC 欠壓鎖定保護
● 過溫保護
● 輸出短路保護
● 輸出過載保護
● 低待機功耗
● 開環保護
● 輕載降頻
應用
● 備用電源
● 電動工具
● 電動自行車
● 平衡車
● 以太網供電

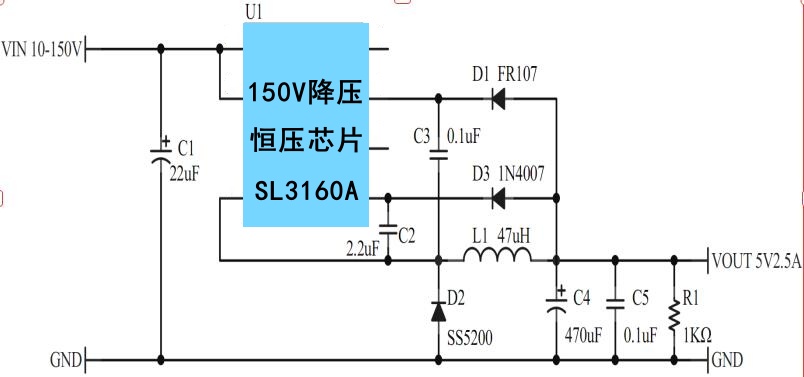

原理圖
