SL3036H輸入8-120V降壓恒壓恒流芯片
發布日期:2020-11-12 瀏覽次數:15308
SL3036H內置150V MOS 寬輸入電壓降壓型DC-DC,支持8-120V降壓恒壓恒流芯片
SL3036H 支持12V 24V 36V 48V 60V 72V 85V 100V 120V降壓5V1A,降壓5V2A,降壓5V3A,降壓12V1A,12V2A,12V3A
SL3036H可替代進口電源芯片MP9486A,MP9487,MP4689,LM34940,SY8501,SY8502,SY8511等
芯片介紹:
SL3036H 是支持寬電壓輸入的開關降壓型DC-DC的穩壓控制器,最高輸入電壓可高達120V。
SL3036H 同時支持輸出恒壓和輸出恒流功能。通過設置 CS 電阻可設置輸出恒流值。通過設置分壓電阻可設置輸出恒壓值。
SL3036H 采用固定 頻率的 PWM 控制方式,典型開關頻率為 140KHz。輕載時會自動降低開關頻率以獲 得高的轉換效率。
SL3036H 內部集成軟啟動以及過溫保護電路,輸出短路保護,限 流保護等功能,提高系統可靠性。
SL3036H 具有低待機功耗、高效率、低紋波、優 異的母線電壓調整率和負載調整率等特性。支持大電流輸出,輸出電流可高達3A
芯片特點:
內置MOS管
寬輸入電壓范圍:8V~120V
輸出電壓從 0.8V 到 30V 可調
支持輸出恒流
支持輸出 12V3A 5V3A
高效率:可高達 98%
工作頻率:140KHz
低待機功耗
內置過溫保護
內置軟啟動
內置輸出短路保護
恒流(CC±5%)恒壓(CV±5%)輸出
芯片應用領域:
電動車控制器,電動車中控,電動車輔助電源,電動車防盜器,電動車定位器,POE分離器,平衡車輔助電源,扭扭車輔助電源等

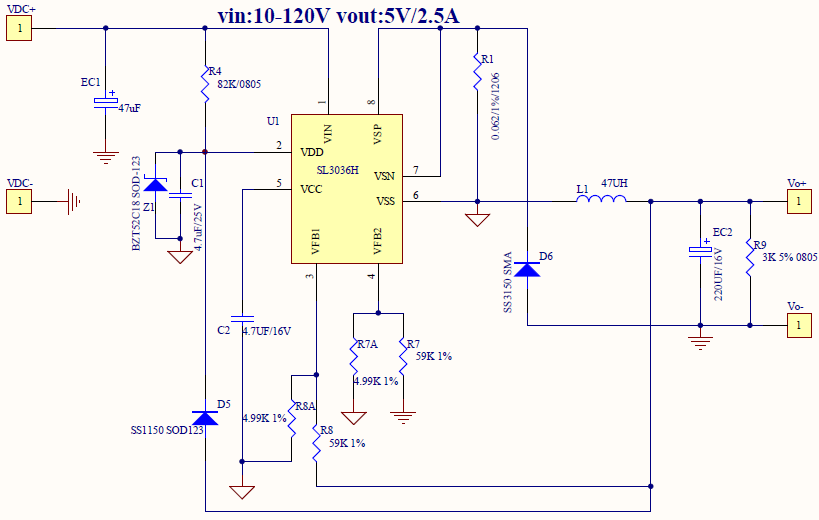

SL3036H 10-120V降壓5V原理圖:

SL3036H 15-120V降壓12V原理圖:

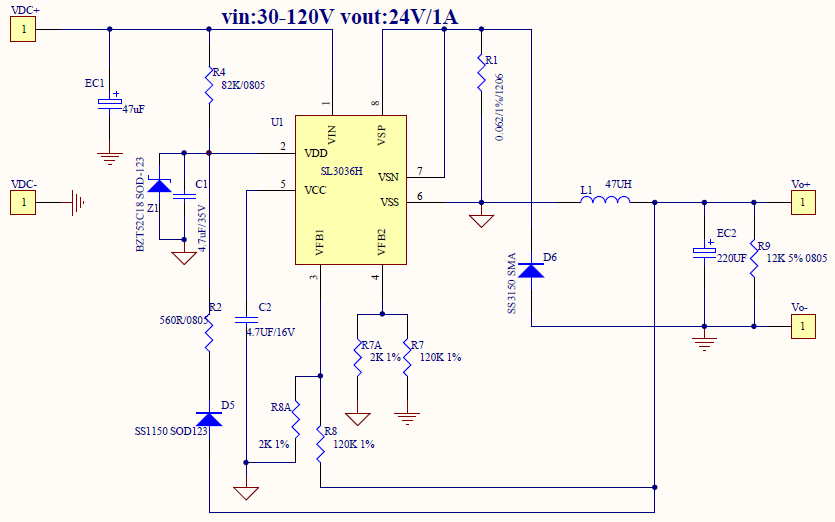

SL3036H 30-120V降壓24V原理圖:

SL3036H 支持15V-100V降壓5V3A 12V3A,8-120V降壓IC,100V降壓IC,72V降壓IC,60V降壓IC,80V降壓IC
