SL3036 8-100V/2A降壓恒壓恒流芯片

SL3036內置MOS 100V開關降壓型DC-DC轉換器

SL3036輸入電壓范圍8V-100V,輸出電壓范圍5V-30V可調,

12V降壓5V2A,24V降壓5V2A,24V降壓12V2A,36V降壓5V2A,36V降壓12V2A,36V降壓24V1A,48V降壓5V2A,48V降壓12V2A,48V降壓24V1A,60V降壓5V2A,

SL3036芯片介紹:

SL3036 是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置100V/5A功率MOS，最高輸入電壓90V。SL3036具有低待機功耗、高效率、低紋波、優(yōu)異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達2A 以上。

SL3036 同時支持輸出恒壓和輸出恒流功能。

SL3036 采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

SL3036 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統(tǒng)可靠性。

SL3036 采用ESOP8 封裝，芯片底部散熱片接VIN 腳。

SL3036芯片特點:

寬輸入電壓范圍：8V~90V

輸出電壓從4.2V到30V 可調

支持輸出恒壓恒流

支持輸出12V/2A，5V/2A

高效率：可高達96%

工作頻率：140KHz

低待機功耗

內置過溫保護

內置軟啟動

內置輸出短路保護

SL3036應用領域:

GPS定位器,電動車防盜器,電動車控制器

POE分離器,POE交換機，平衡車電源系統(tǒng),

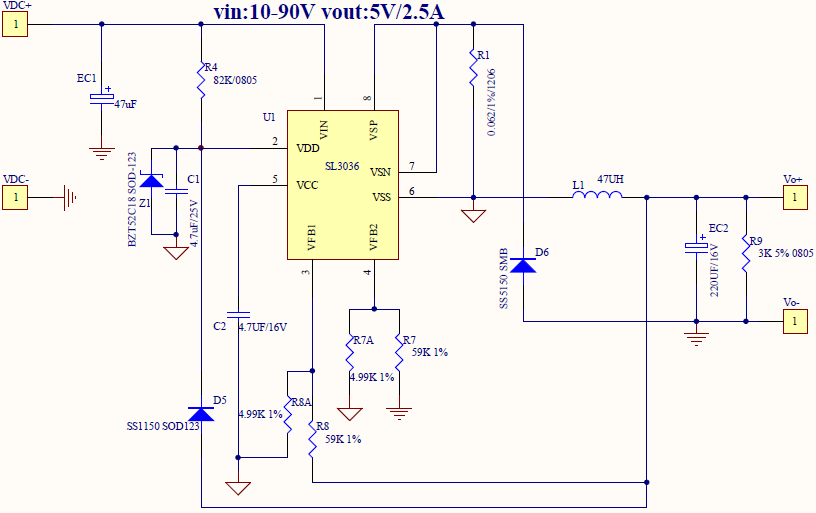

SL3036 8V-90V降壓5V原理圖：

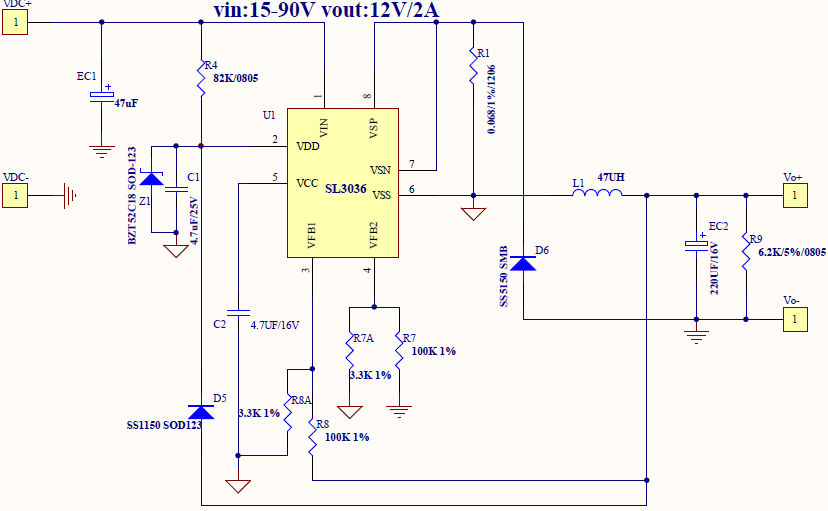

SL3036 15-90V降壓12V2A原理圖：

SL3036 30-90V降壓24V1A原理圖：

SL3036 8V-100V降壓型恒壓恒流IC

SL3036可替代的進口物料型號:MP9486A MP9487 MP4689 MP2456 SY8501 SY8502 SY8511 LM34940 LM5007 LM5017等

SL3036支持的應用參數(shù)：

60V降壓12V2A,60V降壓24V1A,72V降壓5V2A,72V降壓12V2A,72V降壓24V1A,80V降壓5V2A,80V降壓12V2A,80V降壓24V1A,

90V降壓5V2A,90V降壓12V2A,90V降壓24V1A.
