SL3036D 內置MOS 60V開關降壓型DC-DC轉換器

DC-DC 55V降5V3A降壓芯片

DC-DC 55V降12V3A降壓IC

DC-DC 12V降5V3A穩壓電路

概述

SL3036D 是一款支持寬電壓輸入的

開關降壓型DC-DC，芯片內置60V/5A 功

率MOS，支持最高輸入電壓55V。

SL3036D 具有低待機功耗、高效率、

低紋波、優異的母線電壓調整率和負載調

整率等特性。支持大電流輸出，輸出電流

可達3A

SL3036D 同時支持輸出恒壓和輸出

恒流功能。

SL3036D 采用固定頻率的PWM控制

方式，典型開關頻率為140KHz。輕載時

會自動降低開關頻率以獲得高轉換效率。

SL3036D 內部集成軟啟動以及過溫

保護電路，輸出短路保護，限流保護等功

能，提高系統可靠性。

SL3036D 采用ESOP8 封裝，散熱片

內置接VIN 腳。

特點

 寬輸入電壓范圍：8V~55V

 輸出電壓從4.2V到30V 可調

 支持輸出恒壓恒流

 支持輸出12V/3A; 5V/3A

 高效率：可高達96%

 工作頻率：140KHz

 低待機功耗

 內置過溫保護

 內置軟啟動

 內置輸出短路保護

應用

 恒壓源，

 電動汽車、電動自行車、電瓶車

 扭扭車、卡車

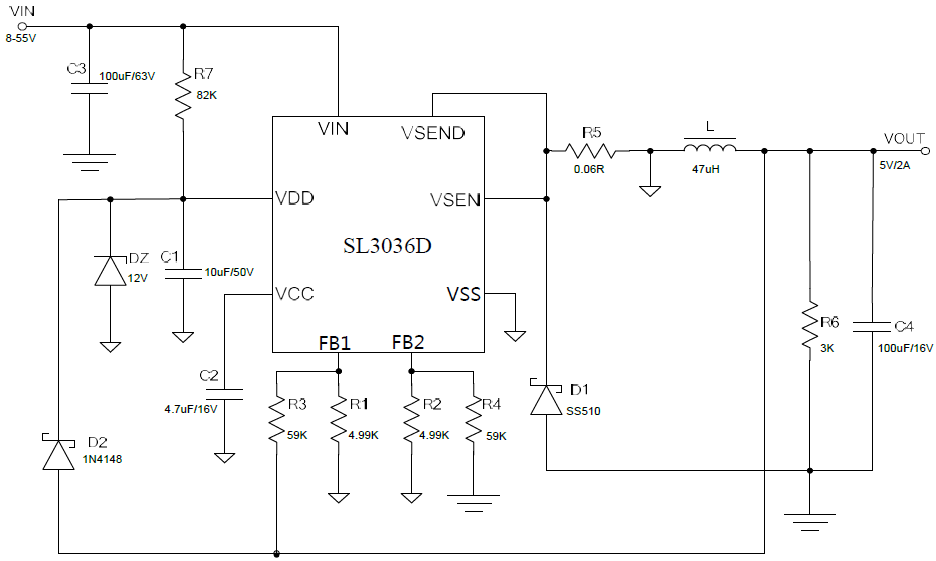

電路圖
