SL3036 高耐壓100V DCDC降壓恒壓IC

SL3036 DC-DC 8V-100V轉3.3V降壓芯片 （電動車GPS專用IC）

SL3036 DC-DC 8V-100轉5V降壓穩壓電路 （電動車追蹤器專用芯片）

SL3036 DC-DC 8V-100V轉12降壓恒壓恒流IC （電動車專用芯片）

SL3036 DC-DC 8V-100V降壓恒壓恒流芯片 （恒壓源）

概述

SL3036 是一款支持寬電壓輸入的

開關降壓型DC-DC，芯片內置100V/5A

功率MOS，最高輸入電壓90V。SL3036

具有低待機功耗、高效率、低紋波、優異

的母線電壓調整率和負載調整率等特性。

支持大電流輸出，輸出電流可達2A 以上。

SL3036 同時支持輸出恒壓和輸出

恒流功能。

SL3036 采用固定頻率的PWM控制

方式，典型開關頻率為140KHz。輕載時

會自動降低開關頻率以獲得高轉換效率。

SL3036 內部集成軟啟動以及過溫

保護電路，輸出短路保護，限流保護等功

能，提高系統可靠性。

SL3036 采用ESOP8 封裝，散熱片

內置接VIN 腳。

特點

 寬輸入電壓范圍：8V~90V

 輸出電壓從4.2V到30V 可調

 支持輸出恒壓恒流

 支持輸出12V/2A，5V/2A

 高效率：可高達96%

 工作頻率：140KHz

 低待機功耗

 內置過溫保護

 內置軟啟動

 內置輸出短路保護

應用

 追蹤器

 恒壓源，

 電動汽車、電動自行車、電瓶車

 扭扭車、卡車

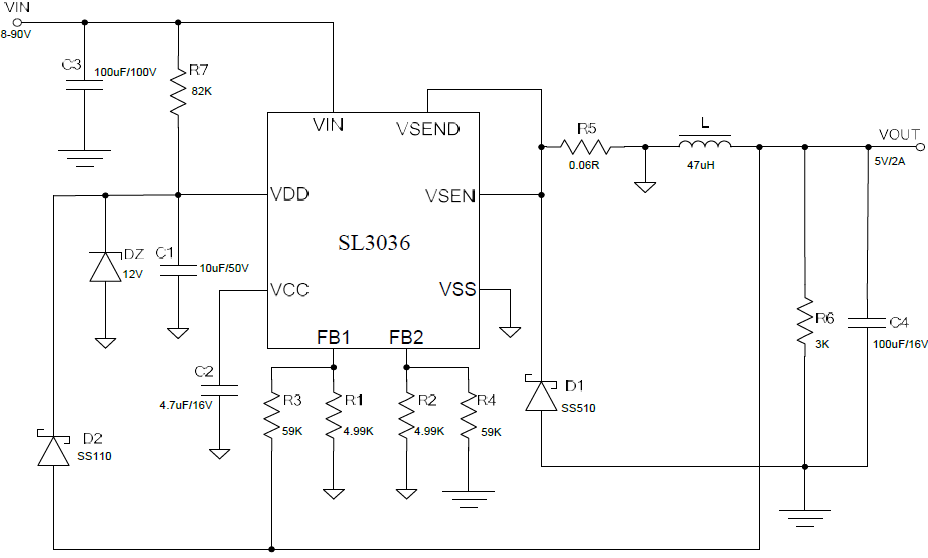

電路圖
