DC-DC 10V~100V降壓恒壓IC 電動車儀表專用IC

dcdc 10V~100V降5V2A電源芯片 （電動車GPS供電IC）

dcdc 10V~100V降12V2A降壓恒壓電路 （液晶儀表供電IC）

dcdc 12V降3.3V2A降壓穩壓IC （電動車USB車充IC）

概述

SL3041 是一款內部集成有功率MOSFET管可設定輸出電流的降壓型開關穩壓器。可工作在寬

輸入電壓范圍具有優良的負載和線性調整。寬范圍輸入電壓（10V至100V）可提供最大3A電流的

高效率輸出，可在移動環境輸入的條件下實現各種降壓型電源變換的應用。

SL3041 安全保護機制包括逐周期峰值限流、軟啟動、輸出短路保護和過溫保護。

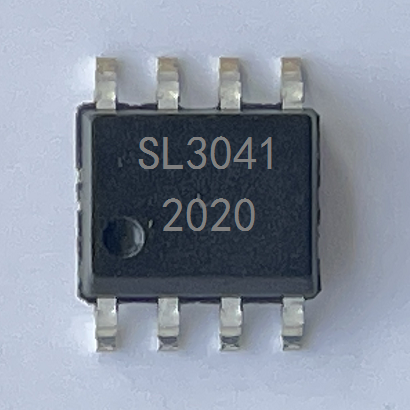

SL3041 外圍電路簡單，封裝采用ESOP8

特點

● 3A輸出峰值電流

● 10V至100V寬工作電壓范圍

● 內置功率MOSFET

● 110KHZ固定開關頻率

● 外置限流保護

● 逐周期過流保護

● 過熱保護

● 軟啟動

● 輸出短路保護

● ＞90%的效率

● 輸出電壓1.25至50V可調

● 采用ESOP8封裝

應用

● 高電壓功率轉換

● 汽車系統

● 電池供電系統

● 電動車車載設備

● 平衡車

● 工業電力系統

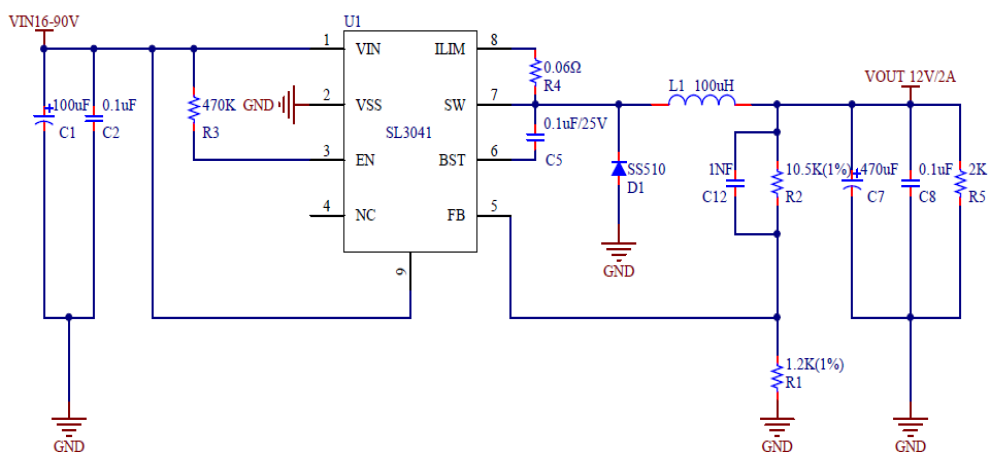

電路圖
