SL3038 8V~150V寬輸入電壓降壓恒壓芯片

dcdc 150V轉3.3V降壓恒壓芯片

dcdc 150V轉5V降壓恒壓恒流IC （電動車車充芯片）

dcdc 150V轉12V降壓穩壓電路

概述

SL3038 是一款支持寬電壓輸入的

開關降壓型DC-DC 控制器，最高輸入電

壓可超過150V。SL 3038 具有低待機功

耗、高效率、低紋波、優異的母線電壓調

整率和負載調整率等特性。支持大電流輸

出，輸出電流可高達5A 以上。

SL3038 同時支持輸出恒壓和輸出

恒流功能。通過設置CS 電阻可設置輸出

恒流值。通過設置FB1、FB2 引腳的分壓

電阻可設置輸出恒壓值。

SL3038 采用固定頻率的PWM控制

方式，典型開關頻率為140KHz。輕載時

會自動降低開關頻率以獲得高的轉換效

率。

SL3038 內部集成軟啟動以及過溫

保護電路，輸出短路保護，限流保護等功

能，提高系統可靠性。

SL3038 采用SOP8 封裝。

特點

 寬輸入電壓范圍：8V~150V

 輸出電壓從4.2V 到30V 可調

 支持輸出恒壓恒流

 支持輸出12V/5A，5V/5A

 高效率：可高達96%

 工作頻率：140KHz

 低待機功耗

 內置過溫保護

 內置軟啟動

 內置輸出短路保護

應用

 車充、電池充電

 恒壓源

 電動汽車、電動自行車、電瓶車

 扭扭車、卡車

 內置VDD穩壓管

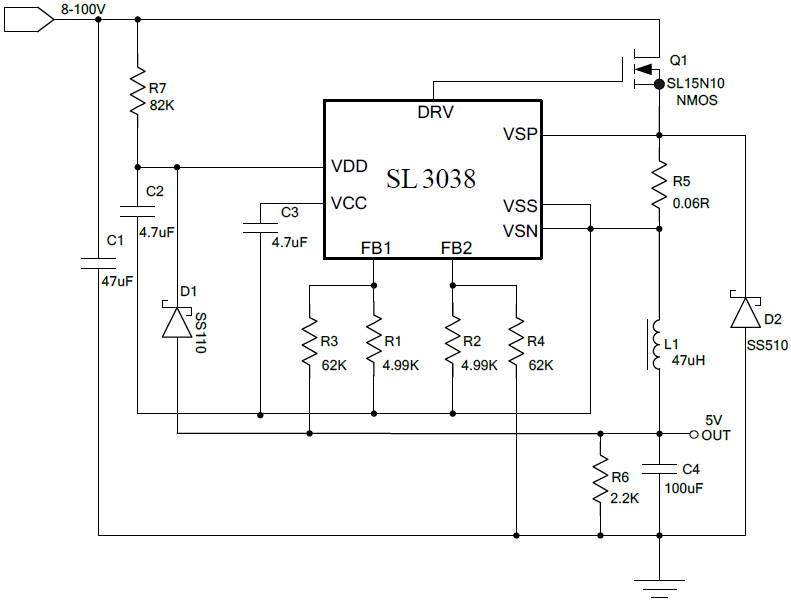

電路圖
