SL2018 5.5W、低EMI、AB/D 類可選、單聲道、帶過熱保護功能音頻功放

功放IC

功能說明

SL2018 是一款低 EMI，無需濾波器， AB/D 類可選式音頻功率放大器。5.5V 工作電壓時，最大驅動功率

為 5.5W（VDD=5V,2Ω BTL 負載，THD<10%），音頻范圍內總諧波失真噪聲小于1％（20Hz～20KHz)；

SL2018 的應用電路簡單，只需極少數外圍器件；

SL2018 輸出不需要外接耦合電容或上舉電容和緩沖網絡；

SL2018 可以通過控制進入關斷模式，從而減少功耗；

SL2018 內部具有過熱自動關斷保護機制；

SL2018 工作穩定，通過配置外圍電阻可以調整放大器的電壓增益，方便應用；

SL2018 采用 ESOP8 封裝，特別適合用于小音量、小體重的便攜系統中。

特性

●超低 EMI，高效率，音質優

●AB/D 類切換、單通道

●VDD=5.5V，RL=2Ω，Po=5.5W，THD+N≤10%

●VDD=5V，RL=4Ω，Po=3W，THD+N≤10%

●寬工作電壓范圍 2.5V—7V

●優異的上掉電 POP 聲抑制

●采用 ESOP8 封裝

應用

● 手提電腦、臺式電腦

● 擴音器

● 藍牙音箱

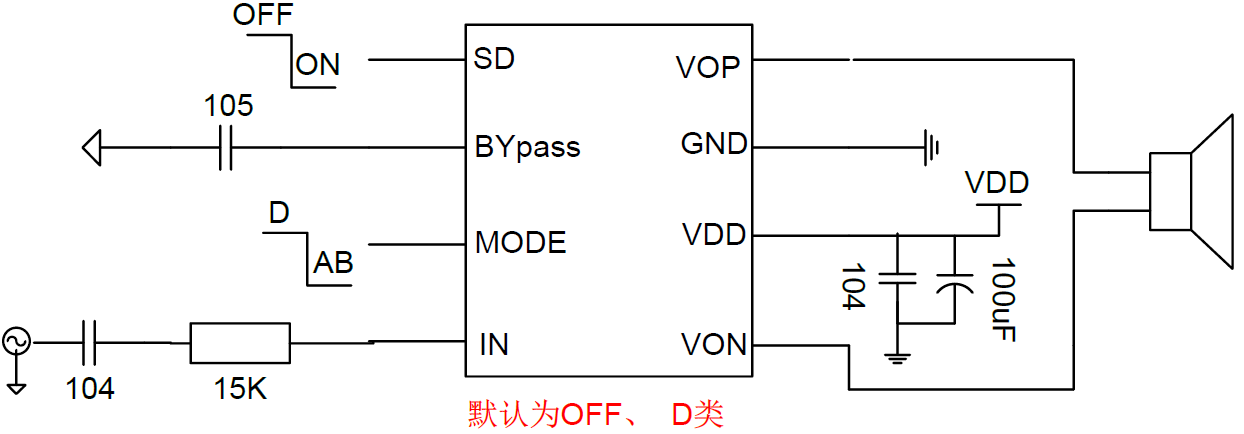

電路圖
