SL3043 10V-120V寬輸入電壓 10A大電流開關降壓型轉換器

DC 120V降3.3V降壓恒壓芯片

DC 120V降5V穩壓芯片

DC 120V降12V降壓恒壓電路

概述

SL3043 是一款外驅MOSFET管可設定輸出電流的降壓型開關穩壓器，可工作在寬輸入電壓范

圍具有優良的負載和線性調整。寬范圍輸入電壓10V至120V可提供最大10A的輸出電流，可在移動

環境輸入的條件下實現各種降壓型電源轉換的應用。

SL3043 安全保護機制包括逐周期峰值限流、輸出短路保護和過溫保護。

SL3043 外圍電路簡單，封裝采用ESOP8。

特點

● 最大10A輸出電流

● 10V至120V寬工作電壓范圍

● 75KHz固定開關頻率

● 逐周期限流保護

● 輸出短路關斷保護

● 熱保護

● ＞90%的效率

● 輸出從1.25V至50V可調

● ESOP8封裝

應用

● 電動車轉換器

● 汽車系統

● 電池供電系統

● 電動車車載設備

● 平衡車電源

● 工業電力系統

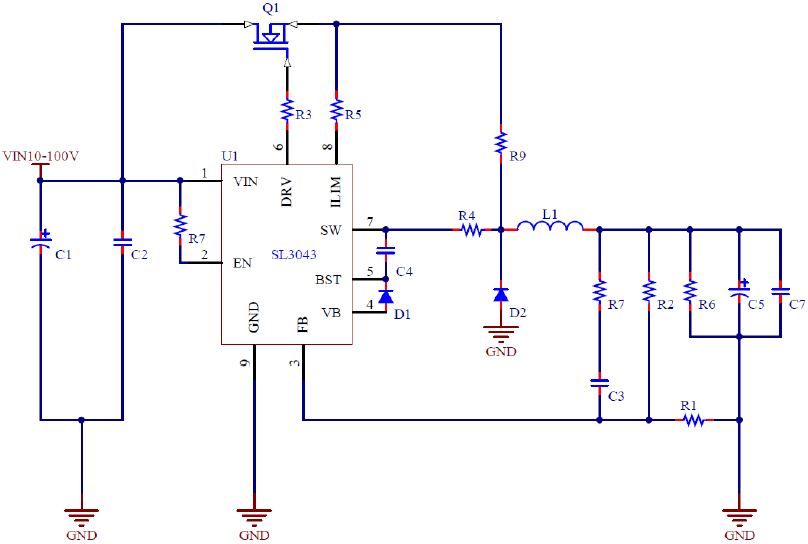

應用圖
