SL4115 40V/1A高調光比LED驅動器

DCDC降壓恒流驅動芯片

DCDC降壓恒流驅動IC

DCDC高調光比LED驅動器

概述

SL4115 是一款高側電流感應的高亮度LED 驅動控制器，設計運用于高效驅動由高于LED 正向?qū)妷旱碾娫垂╇?/p>

的單個或多個串聯LED。該裝置的運作是在5V 到40V 之間，提供了一個外部可調的高達1A 的輸出電流。根據電力

供應的電壓和外部元件，可以提供高達25 瓦的輸出功率。

SL4115 包括輸出開關和一個高側的輸出電流傳感電路, 可利用外部電阻器來設定的平均輸出電流或由精心設計的

直流電壓或PWM 信號來加載ADJ 腳來調節輸出電流。在ADJ 腳上加低于0.5V 的電壓將關斷輸出電流和開關動作，

使該芯片進入低功耗待機狀態。SL4115 的封裝為SOT-89-5L。

特點

◆ 極少的外圍器件數

◆ 寬輸入電壓范圍：5V 至40V

◆ 高達1A 的輸出電流

◆ 開關控制及亮度的直流電壓控制和PWM 控制由單腳實現

◆ 輸出電流準確性可達?5％

◆ 內建的LED 開路保護

◆ 高達95％的效率

◆ 高側電流感應

◆ 遲滯控制，無需補償

◆ 過溫保護

應用

◆ LED 替換低壓鹵素?zé)魬?yīng)用

◆ 汽車照明

◆ 低壓照明工業

◆ LED 后備照明

◆ 發亮標志

◆ 緊急照明系統

◆ 液晶電視背光

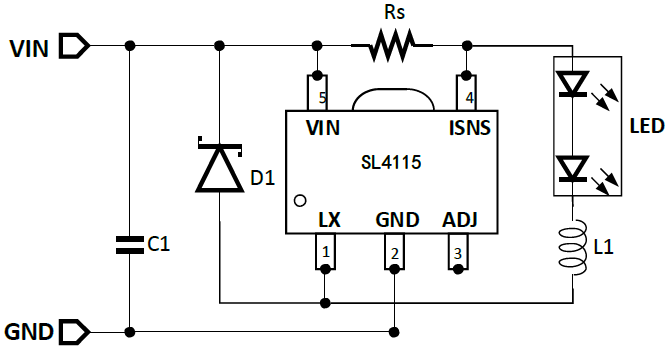

應用圖
