SL6129A 35V/1.2A、高調光比 LED 恒流驅動器

DCDC35V降壓恒流驅動芯片

DCDC35V降壓恒流驅動IC

DCDC35V降壓恒流LED驅動電路

概述

SL6129A是一款連續電感電流導通模式的降壓型LED 恒流驅動器，用于驅動一個或多個LED 燈串。SL6129A工作電壓從5.0v 到35v，提供可調的輸出電流，最大輸出電流可達到1.2A。根據不同的輸入電壓和外部器件， SL6129A可以驅動供高達數十瓦的LED。

SL6129A內置功率開關，采用高端電流檢測電路，以及兼容PWM 和模擬調光的調光腳DIM。當DIM 腳電壓低于0.3v時輸出關斷，進入待機狀態。

SL6129A內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。

SL6129A采用SOT89-5/SOT23-5 封裝。

特點

◆SOT89-5 最大輸出電流：1.2A

◆SOT23-5 最大輸出電流：0.5A

◆高效率：96%

◆最高工作頻率：1MHz

◆電流精度：±3%

◆寬輸入電壓：5.0V~35V

◆智能過溫保護

◆內置LED開路保護

應用領域

◆LED 備用燈，信號燈

◆低壓LED 射燈代替鹵素?zé)?/p>

◆汽車照明

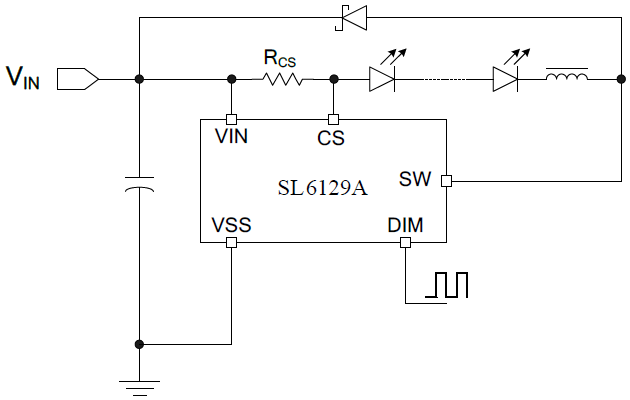

電路圖
