概述

SL7135 是一款低靜態電流、低壓差的

LED 恒流驅動器。輸出電流范圍可從100mA

到400mA 步進調節，每步值為10mA 。

無需外接任何元件即可構成一個LED 恒

流驅動電路。

內部自帶軟啟動、溫度保護、低壓保護功

能。

特性

 電流：100mA 到400mA，每10mA 一步

 電源電壓范圍: 2.7 V -6V

 低壓差輸出：150mV@350mA

 極小的靜態電流：250uA

 過熱保護

 軟啟動

 2.5V 時低壓保護啟動

 SOT-89-3 或 TO-252-2 封裝

應用

 照明LED 驅動器

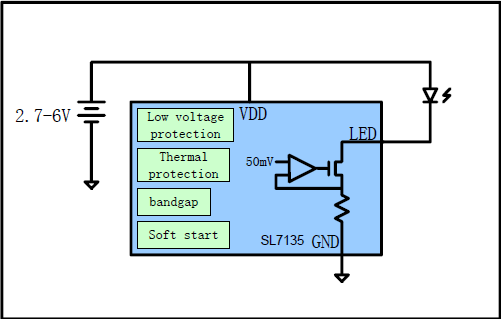

方框圖和曲型應用
