SL7160線性恒流驅動器

高壓降壓恒流芯片

降壓芯片IC

線性降壓恒流驅動芯片

低壓差線性恒流電路

產品描述

SL7160是一款LED線性恒

流驅動器，適用于5-50V 的輸入電

壓范圍。封裝形式為ESOP8，該封

裝能承受的最大功耗是1.2W。

SL7160最大電流為1A。

SL7160也可以外擴MOS,做到

更大的輸出電流。

SL7160支持PWM調光功

能，可通過DIM 腳用PWM 信號調

節LED 輸出電流。

SL7160還有過溫調節電流

的功能。當芯片內部的溫度達到

130℃左右時，會自動調低輸出電

流。

產品特點

寬輸入電壓范圍：5V～50V

可外擴MOS提高輸入電壓

可設定電流范圍：10mA～

1000mA

可外擴MOS

PWM 調光

過溫保護

CS 參考電壓：300mV

ESOP8 封裝

應用領域

電動車，摩托車燈照明

汽車燈照明

手電筒

原理圖

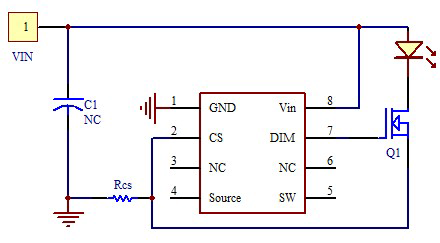

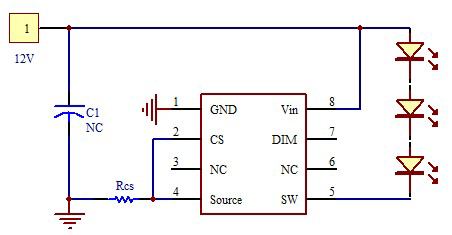

（a）內置MOS 原理圖                                                                         （b)外置MOS 原理圖

注：輸入尖峰電壓不超過60V 時，C1 可以省掉
