SL4057 鋰電池充電器

單鋰電池管理芯片

國產鋰電池管理芯片

3.7V鋰電池管理芯片

概述

SL4057 是一款單節鋰離子電池恒流/恒壓線性充電器，簡

單的外部應用電路非常適合便攜式設備應用，適合USB

電源和適配器電源工作，內部采用防倒充電路，不需要外

部隔離二極管。熱反饋可對充電電流進行自動調節，以便

在大功率操作或高環境溫度條件下對芯片溫度加以限制。

SL4057充電截止電壓為4.2V，充電電流可通過外部電阻

進行設置。當充電電流降至設定值的1/10 時，SL4057 將

自動結束充電過程。

當輸入電壓被移掉后，SL4057 自動進入低電流待機狀態，

將待機電流降至3uA。

特點

? 最大充電電流：600mA

? 無需MOSFET、檢測電阻器和隔離二極管

? 智能熱調節功能可實現充電速率最大化

? 智能再充電功能

? 預充電壓：4.2V

? C/10 充電終止

? 2.9V 涓流充電閾值

? 單獨的充電、結束指示燈控制信號

? 封裝形式：SOT23-6L

應用

? 手機、PDA、MP3/MP4

? 藍牙耳機、GPS

? 充電座

? 數碼相機、Mini 音響等便攜式設備

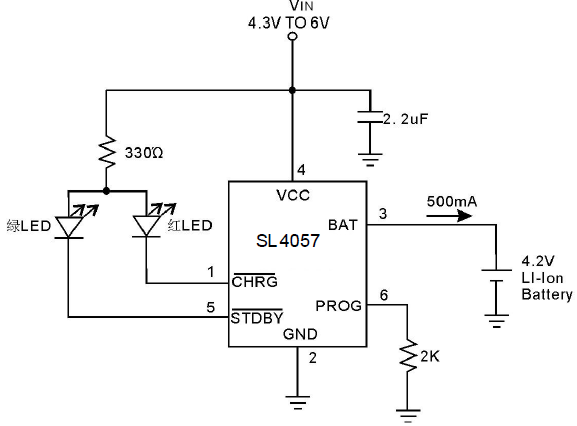

典型應用電路
