SL4057B 線性鋰離子電池充電器

3.7v鋰電池管理芯片

鋰電IC

國產鋰電池充電管理芯片

描述

SL4057B 是一款完整的單節鋰離子電池采用恒定電流/

恒定電壓線性充電器，并帶有電池正負極反接保護功

能，可減少在裝配過程導致電池反接引起的芯片損壞。

其SOT23-6 封裝與較少的外部元件，使得SL4057B

成為便攜式應用的理想選擇。SL4057B 可以適合USB

電源和適配器電源工作。

由于采用了內部PMOSFET 架構，加上防倒充電路，

所以不需要外部檢測電阻和隔離二極管。熱反饋可對充

電電流進行調節，以便在大功率操作或高環境溫度條件

下對芯片溫度加以限制。充電電壓固定于4.2V，而充

電電流可通過一個電阻進行外部設置。當充電電流在達

到最終浮充電壓之后降至設定值1/10 時，SL4057B 將

自動終止充電循環。

當輸入電壓（交流適配器或USB 電源）被拿掉時，

SL4057B 自動進入一個低電流狀態，將電池漏電流降

至2μA 以下。也可將SL4057B 置于停機模式，從而將

供電電流降至55μA。SL4057B 的其它特點包括充電電

流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電

結束和輸入電壓接入的狀態引腳。

SL4057B 內部集成有防電池反接保護電路，可防止應

用中電池反造成的芯片損壞。

SL4057B采用綠色環保的SOT23-6封裝以及最少3個

外圍器件可有效減小電路PCB布板空間。SL4057B可

工作于-40°C to +85°C。

特性

? 高達600mA 的可編程充電電流

? 無需MOSFET、檢測電阻或隔離二極管

? 恒定電流/恒定電壓操作，并具有可在無過熱危險的

情況下實現充電速率最大化的熱調節功能

? 直接從USB 端口給單節鋰離子電池充電

? 精度達到1%的4.2V 預設充電終止電壓

? 用于電池電量檢測的充電電流監控器輸出

? 自動再充電

? 充電狀態輸出引腳

? C/10 充電終止

? 停機模式下的供電電流為55μA

? 2.9V 涓流充電

? 軟啟動限制浪涌電流

? 防電池反接

? SOT23-6 封裝

應用范圍

? 移動電話, PDAs, MP3 播放器

? USB 3G 數據卡

? 電池充電電路

? 藍牙應用

? 其它手持設備

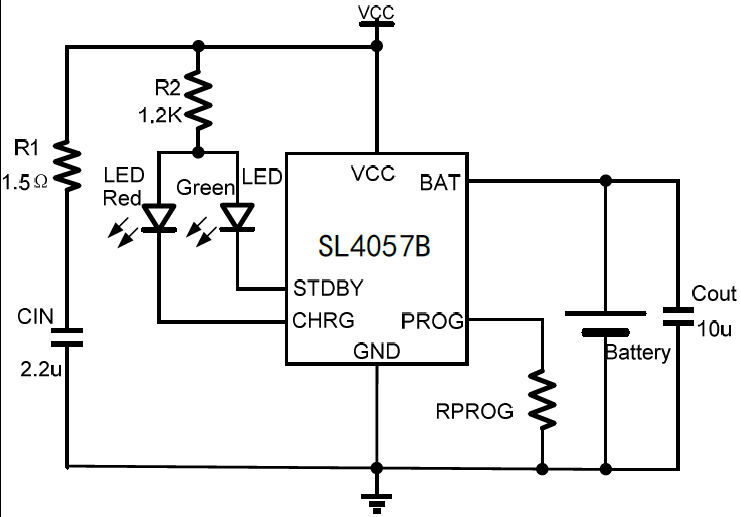

典型應用
